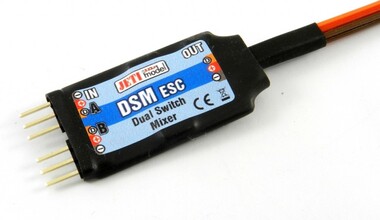

DSM ESC - Dual Switch Mixer
J-DSM-ESC
Popis
DSM ESC je elektronický slučovač palubního napětí pro napájení přijímače a serv. Slučuje se vstupní napětí ze dvou regulátorů otáček (ESC) s BEC obvodem, případně přijímačového akumulátoru a BECu regulátoru. Signál z přijímače je veden do obou regulátorů zároveň. Součástí výrobku je i magnetický vypínač napájení přijímače.
Napájení z elektronických regulátorů připojených ke vstupům DSM ESC jsou neustále měřeny a pomocí hysterezního komparátoru připojeny přímo k výstupu. Připojeny jsou buď oba, nebo ten vstup, který má vyšší napětí. Signálový výstupy jsou propojeny mezi sebou. Výstup DSM ESC je osazen JR konektorem, pomocí kterého můžete spojit výstup přímo s přijímačem. Druhý JR konektor, samec, slouží k připojení elektronického spínače, magnetického spínače nebo RC Switche. DSM ESC lze provozovat i bez použití elektronického spínače, kdy je DSM ESC trvale zapnut a funguje tak pouze jako slučovač napětí.
DSM ESC neobsahuje stabilizátory pro úpravu velikosti vstupních připojených napětí. Na výstupu DSM ESC bude vždy stejné napětí jako na tom připojeném vstupu, který má vyšší napětí. Ujistěte se, že přijímač, serva a další zařízení, které se napájí z výstupu DSM ESC, jsou na dané napětí.
Ovládání DSM ESC je realizováno pomocí magnetického spínače, který lze umístit na trup letadla. Po přiložení speciálního magnetu dochází k zapnutí nebo vypnutí systému. V zapnutém stavu se elektronický vypínač vyznačuje minimálním přechodovým odporem.
Vlastnosti
Hmotnost [g] | 24 |
---|---|
Rozměry [mm] | 38 x 20 x 7 |
Trvalý proud [A] | 10 |
Špičkový proud (max 5s) [A] | 20 |
Telemetrie | Ne |
Rozsah pracovních teplot [°C] | -20 až 85 |
Doporučené vstupní napětí [V] | 5 až 8,4 |
Klidový proud [µA] | 130 |
Počet bateriových vstupů | 2 |
Vstupní napětí max. [V] | 13 |
