SPS 20

SPS 20
Kódy poduktů:
J-SPS-20

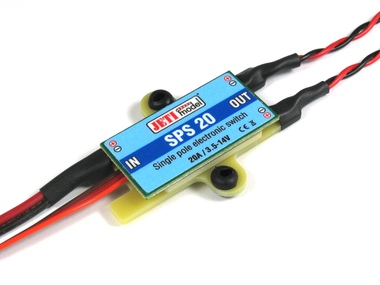

SPS 20 (jednoduchý el. vypínač) jsou elektronické vypínače určené zejména pro zapínání napájecího napětí pro přijímače/serva, regulátory, turbínová čerpadla a podobně. Velkou výhodou elektronického vypínače je obecně vyšší spolehlivost než u vypínačů mechanických, a to zejména z hlediska vlivu vibrací. Další výhodu, kterou přináší elektronický vypínač, je prakticky neomezený počet cyklů sepnutí a rozepnutí.

Protože elektronické spínání neobsahuje žádné mechanicky pohyblivé prvky, kontakty atd., mají tyto spínače i větší životnost. Elektronické vypínače mají na rozdíl od mechanických vypínačů i tu výhodu, že nemůže dojít k samovolnému vypnutí.

Ovládání vypínačů SPS 20 je realizováno pomocí magnetického spínače, který lze umístit na trup letadla. Po přiložení speciálního magnetu dochází k zapnutí nebo vypnutí systému.

Vypínače SPS 20 jsou sice primárně určeny pro spínání napájení přijímačů a serv, ale své uplatnění najdou i v jiných aplikacích, kde je potřeba spínat stejnosměrné napájení.





Hmotnost [g] 27
Rozměry [mm] 46 x 45 x 6.5
Trvalý proud [A] 10
Špičkový proud (max 5s) [A] 40
Telemetrie Ne
Rozsah pracovních teplot [°C] -20 až 85
Doporučené vstupní napětí [V] 3,5 až 14
Klidový proud [µA] 160
Počet bateriových vstupů 1
Vstupní napětí max. [V] 16

Manuál pro SPS20 a DPS40 - Česky

DPS40 a SPS20_CZ.pdf

Manuál pro SPS20 a DPS40 - Německy

DPS40 und SPS20_de.pdf

Manuál pro SPS20 a DPS40 - Anglicky

DPS40 and SPS20_en.pdf
