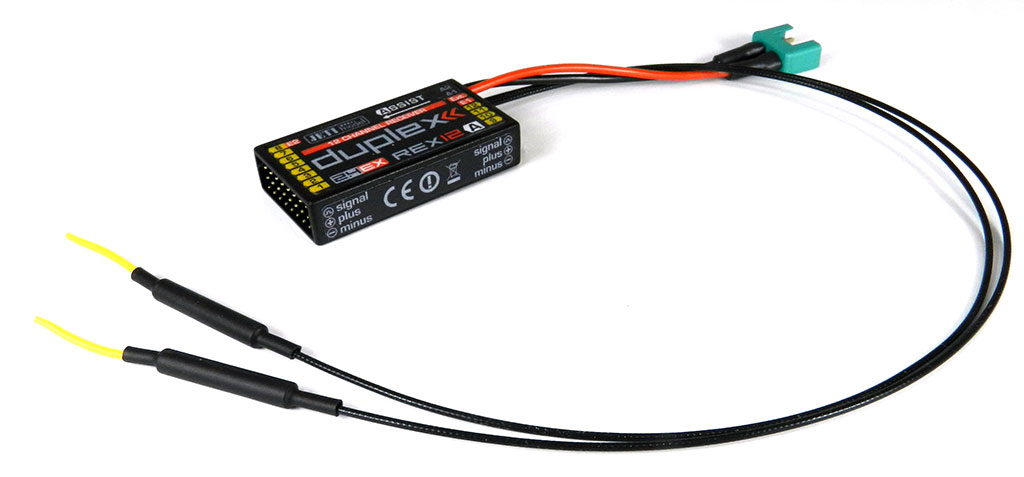

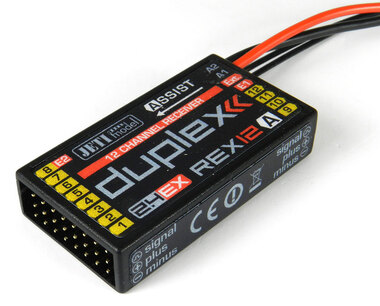

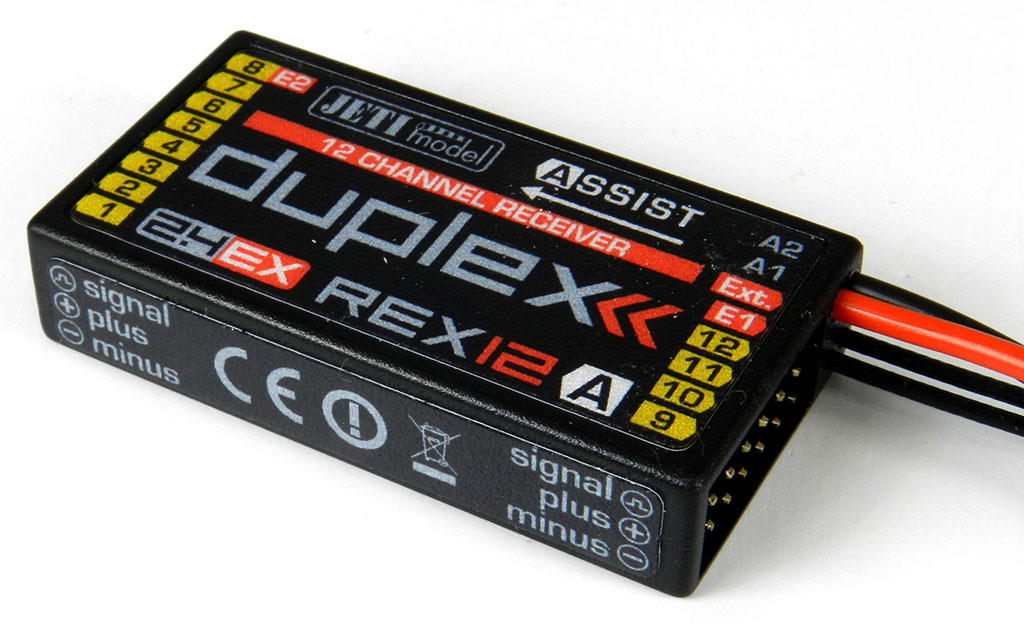

DUPLEX REX 12 Assist
JDEX-RR12A
Popis
12-ti kanálový přijímač se stabilizací, podporou LED pásku a možností rozšíření o softwarové moduly varia a výškoměru. Přijímač má dva uživatelsky nastavitelné výstupy E1 a E2 s možnostmi nastavení pro servo, JETIBOX/Senzor EX, PPM výstup, PPM vstup, EX Bus výstup, UDI výstup, S.BUS. Možnost přímého připojení až tří telemetrických senzorů. Integrovaný systém ASSIST je vyspělý stabilizační systém s širokou možností uživatelského nastavení pro modely letadel a koptér.
Vlastnosti
- Až 16 stabilizovaných kanálů pro letadla.
- Podpora různých typů multikoptér - od třímotorových až po osmimotorové.
- Až 3 nastavitelné letové režimy, možnosti pro stabilizaci horizontu.
- Ladění zisku za letu pomocí volných kanálů.
- Použití nejmodernějšího 3-osého gyroskopu a 3-osého akcelerometru.
- Podpora pro LED pásek sestávající z čipů WS2812.
- Podpora pro externí závěs kamery (gimbal) řízený servy.
- Inteligentní fail-safe.
- Analýza vibrací.
- Plnohodnotné možnosti nastavení pomocí vysílačů DC/DS, případně přes PC.
- Přenos telemetrie: Napětí, kvalita příjmu, přetížení, orientace v jednotlivých osách atd.
- Podpora až 3 senzorů připojených napřímo.
- Typy výstupů:
- Y1 – Y12: servo výstup, digitální výstup, digitální vstup, motor 1-8 (multikoptéry), klonění kamery, klopení kamery, otáčení kamery.
- E1, E2: JETIBOX/Senzor EX, PPM výstup, PPM vstup, EX Bus výstup, UDI výstup.
- Ext.: JETIBOX/Senzor EX.
Vlastnosti
Hmotnost [g] | 24 |
---|---|
Rozměry [mm] | 51 x 28 x 11 |
Počet kanálů | 12 |
Telemetrie | Ano |
Rozsah pracovních teplot [°C] | -10 až 85 |
Kompatibilní protokoly | DUPLEX 2.4 GHz EX, EX Bus |
Délka antény [mm] | 2x 400 |
Napájecí napětí [V] | 3,5 - 8,4 |
Průměrný proud [mA] | 85 |
Podpora satelitních přijímačů | Ano |
Max. výstupní výkon [dBm] | 15 |
Citlivost přijímače [dBm] | -106 |
Stabilizace Assist | Ano |
Frekvence | 2.4GHZ |
Ke stažení
Manual přijímače Duplex "REX Assist" - Německy Duplex-1,00 REX-ASSIST-DE-2023-02-web.pdf |
Manuál přijímače Duplex "REX Assist" - Anglicky Manual Duplex-1,xx REX-ASSIST-EN_2023-02.web.pdf |
Prohlášení o shodě pro přijímače REX Assist Prohlášení o shodě - REX Assist - web.pdf |
Základní nastavení přijímačů REX Assist - Česky REX Assist - BASIC- 2022-3-web-CZ.pdf |
Manuál pro přijímače REX Assist - Česky Duplex-1,xx REX-ASSIST-CZ_2022-12web.pdf |
Manuál pro REX Assist - Základní nastavení - Anglicky Manual for REX - BASIC-EN-web.pdf |
Manuál pro REX Assist - základní nastavení - Německy Manual BASIC-DE-2022-web.pdf |
