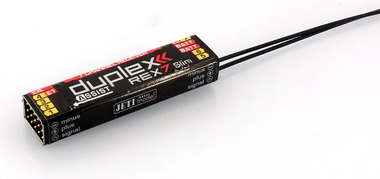

DUPLEX REX 7 Slim Assist

Popis

7-mi kanálový štíhlý přijímač se stabilizací pro montáž do úzkých trupů modelů F3J, F5J atd. Kompaktní rozměry s možností rozšíření funkce stabilizačního systému ASSIST o vario a výškoměr z něj dělá jeden z nejoblíbenějších typů. Přijímač má dva uživatelsky nastavitelné výstupy E1 a E2 možnostmi nastavení pro servo, JETIBOX/Senzor EX, PPM výstup, PPM vstup, EX Bus výstup, UDI výstup, S.BUS a samostatný napájecí vstup. Integrovaný systém ASSIST je vyspělý stabilizační systém s širokou možností uživatelského nastavení pro modely letadel a koptér.



Vlastnosti

  • Až 16 stabilizovaných kanálů pro letadla.
  • Podpora různých typů multikoptér - od třímotorových až po osmimotorové.
  • Až 3 nastavitelné letové režimy, možnosti pro stabilizaci horizontu.
  • Ladění zisku za letu pomocí volných kanálů.
  • Použití nejmodernějšího 3-osého gyroskopu a 3-osého akcelerometru.
  • Podpora pro externí závěs kamery (gimbal) řízený servy.
  • Inteligentní fail-safe.
  • Analýza vibrací.
  • Plnohodnotné možnosti nastavení pomocí vysílačů DC/DS, případně přes PC.
  • Přenos telemetrie: Napětí, kvalita příjmu, přetížení, orientace v jednotlivých osách atd.
  • Podpora až 3 senzorů připojených napřímo.

  • Typy výstupů:
    • Y1 – Y12: servo výstup, digitální výstup, digitální vstup, motor 1-8 (multikoptéry), klonění kamery, klopení kamery, otáčení kamery.
    • E1, E2: JETIBOX/Senzor EX, PPM výstup, PPM vstup, EX Bus výstup, UDI výstup.
    • Ext.: JETIBOX/Senzor EX.

Vlastnosti

Hmotnost [g] 13
Rozměry [mm] 60x16x13
Počet kanálů 7
Délka antény [mm] 2x 200
Napájecí napětí [V] 3,5 - 8,4
Průměrný proud [mA] 85
Podpora satelitních přijímačů Ano
Stabilizace Assist Ano
Frekvence 2400 - 2483 MHz

Ke stažení

Manual přijímače Duplex "REX Assist" - Německy

Duplex-1,00 REX-ASSIST-DE-2023-02-web.pdf

Manuál  přijímače Duplex "REX Assist" - Anglicky

Manual Duplex-1,xx REX-ASSIST-EN_2023-02.web.pdf

Základní nastavení přijímačů REX Assist - Česky

REX Assist - BASIC- 2022-3-web-CZ.pdf

Manuál pro přijímače REX Assist - Česky

Duplex-1,xx REX-ASSIST-CZ_2022-12web.pdf

Manuál pro REX Assist - Základní nastavení - Anglicky

Manual for REX - BASIC-EN-web.pdf

Manuál pro REX Assist - základní nastavení - Německy

Manual BASIC-DE-2022-web.pdf

Rozšiřující moduly

Vario pro REX ASSIST
