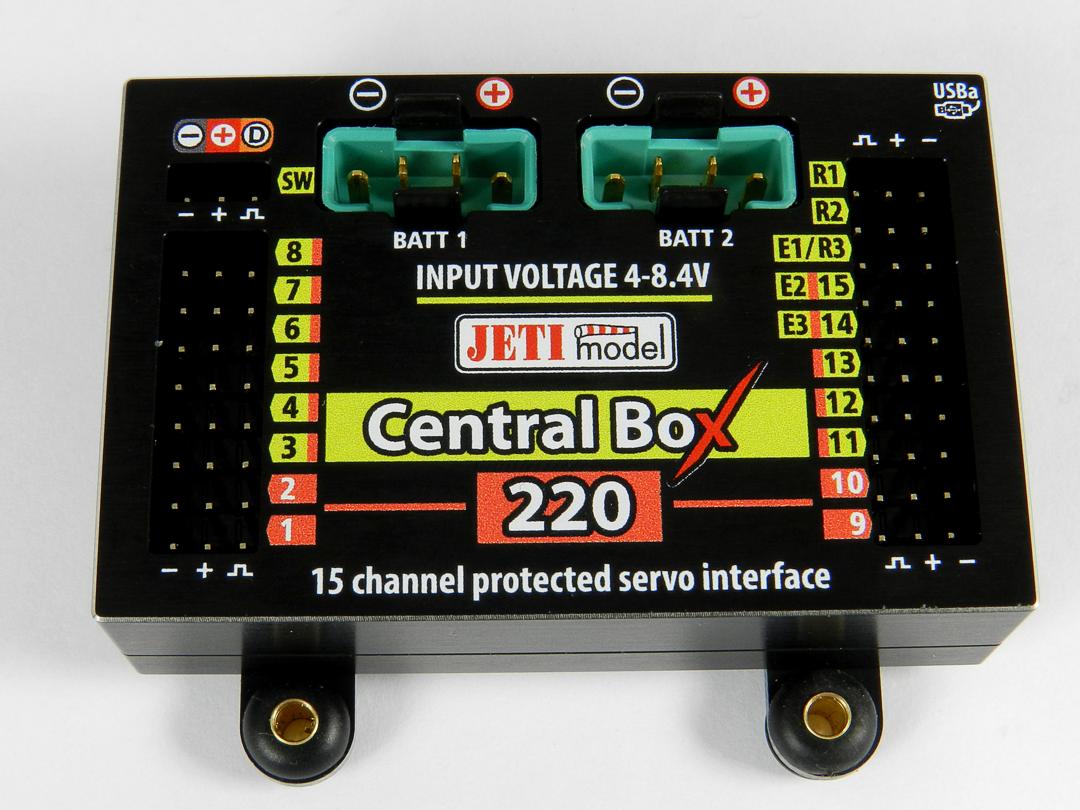

Central BOX 220
J-CB-220
Popis
Central Box je zařízení, navržené pro kompletní management serv v modelu s důrazem na bezpečnost.
Central Box je zařízení, navržené pro kompletní management serv v modelu s důrazem na bezpečnost. Central Boxy 220 mají unikátní konstrukci, která přináší ochranu proti přetížení na každém výstupu pro servo. Central Box nabízí možnost napájení až dvěma bateriemi a plně podporuje telemetrický systém JETI EX. K Central Boxu 220 lze připojit až tři přijímače se sériovým výstupem (PPM, EX Bus, S.BUS, UDI). S vysílačem JETI DC/DS lze maximálně využít možností Central Boxu, jako jsou např. komfortní způsob konfigurace Central Boxu, telemetrie EX a velice rychlé reakce serva.
Vlastnosti
- Central Box 220 má ochranu proti přetížení na každém servo kanálu.
- Kanály 1, 2, 9 a 10 mají ochranu proti přetížení pro výkonná serva až do 60 Kg.cm.
- Kanály 3 - 8 a 11 - 15 mají ochranu proti přetížení pro standardní serva až do 30 Kg.cm.
- Podpora telemetrie serv DITEX
- Možnost připojit až 3 přijímače se sériovým rozhraním
- Funkce expandéru s možností nezávislého připojení až tří JETI EX senzorů
- Vstup pro magnetický spínač nebo RC switch
- Připojení akumulátorů přes dva MPX konektory
- 100Hz režim servo výstupů (10ms perioda)
- Podpora EX telemetrie (měření napětí, proudu, kapacity, teploty, atd.)
- Komfortní nastavení přes vysílač DC/DS
Vlastnosti
Hmotnost [g] | 65 |
---|---|
Rozměry [mm] | 66 x 42 x 18 |
Trvalý proud [A] | 20 |
Počet kanálů | 15 |
Telemetrie | Ano |
Rozsah pracovních teplot [°C] | -20 až 75 |
Kompatibilní protokoly | EX Bus, PPM, S.Bus, UDI |
Napájecí napětí [V] | 4 až 8,4 |
Podpora satelitních přijímačů | Ano |
Počet článků LiXX | 2 |
Klidový proud [µA] | 240 |
Počet bateriových vstupů | 2 |
Stabilizace napětí | Ne |
Špičkový proud (2s) [A] | 90 |

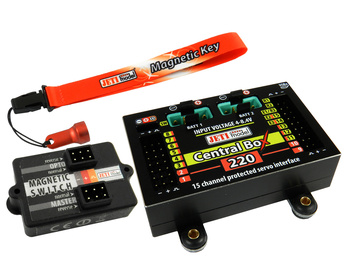

Balení | Magnetický spínač, Magnetický klíč |
Ochrana servo výstupů | Ano |
Ke stažení
Manuál pro Central Box 100/210/220 - Česky CentralBox-100-210-220-CZ.pdf |
Manuál pro Central Box 100/210/220 - Německy CentralBox-100-210-220-DE.pdf |
Manuál pro Central Box 100/210/220 - Anglicky CentralBox-100-210-220-EN.pdf |
