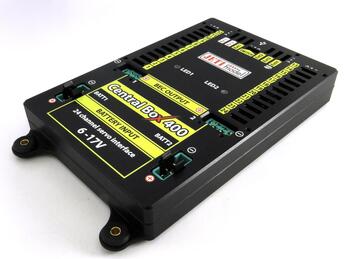

Central BOX 400

Kódy poduktů:
J-CB-400

Popis

Central Box je zařízení, navržené pro kompletní management serv v modelu s důrazem na bezpečnost.

Central Box 400 je zařízení navržené pro kompletní management serv ve velkých až obřích modelech s důrazem na bezpečnost. Jeho unikátní konstrukce přináší ochranu proti přetížení na každém výstupu pro servo. Dva nezávislé bateriové vstupy Central Boxu 400 jsou opatřeny velmi výkonnými obvody stabilizace napětí (BEC), čímž je zaručeno dostatečné napájení až pro 24 serv. K zařízení lze připojit až dva přijímače se sériovým výstupem. S vysílači JETI DC/DS lze maximálně využít možností Central Boxu, jako jsou např. komfortní způsob konfigurace, vyčítání telemetrie EX a velice rychlé odezvy serv.

Central Box 400 nabízí až 24 výstupů pro serva, podporuje dvě nezávislé napájecí baterie se stabilizací napájení a umožňuje připojení RC či magnetického spínače.

Vlastnosti

  • dva nezávislé výkonné BEC pro stabilizaci napětí serv
  • ochrana proti přetížení na každém kanálu
  • ochrana proti přetížení na výstupech Rx, Ext, Switch
  • možnost připojit až 2 přijímače se sériovým rozhraním (PPM, EX Bus, UDI)
  • funkce expandéru s možností připojení JETI EX senzorů
  • vstup pro magnetický spínač nebo RC Switch
  • připojení akumulátorů přes MPX konektor
  • výstup stabilizovaného napětí přes dvojici MPX konektoru
  • 100Hz režim servo výstupů (10ms perioda)
  • podpora EX telemetrie (měření napětí, proudu, kapacity, teploty, indikace přetížení, …)
  • interní paměť pro ukládání telemetrických údajů
  • USB konektivita pro připojení k PC
  • komfortní nastavení přes vysílač DC/DS
  • aktualizace firmwaru
  • vhodný pro použití s vysokonapěťovými servy (HV)
  • robustní kovová konstrukce s montážními otvory
  • LED indikace stavu
  • každý výstup je samostatně konfigurovatelný (přiřazení kanálu, trim, reverzace, ATV)

Vlastnosti

Hmotnost [g] 270
Rozměry [mm] 131 x 88 x 19
Trvalý proud [A] 30
Počet kanálů 24
Telemetrie Ano
Rozsah pracovních teplot [°C] -20 až 75
Kompatibilní protokoly EX Bus, PPM, S.Bus, UDI
Napájecí napětí [V] 6 až 17
Průměrný proud [mA] 50
Podpora satelitních přijímačů Ano
Počet článků NiXX 6 ... 12
Počet článků LiXX 2 až 4
Napětí BEC [V] 5 až 8
Klidový proud [µA] 60
Počet bateriových vstupů 2
Stabilizace napětí Ano
Špičkový proud (2s) [A] 230
Balení Magnetický spínač, Magnetický klíč
Ochrana servo výstupů Ano
