Max Bec

Max Bec
Kódy poduktů:
J-MB

Popis

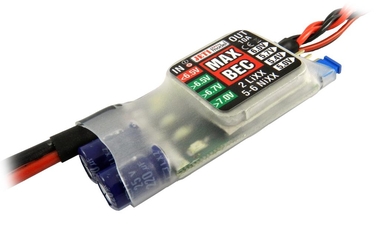

Lineární stabilizátor napětí  je určen pro nezávislé napájení palubního systému v modelu (napájení přijímače a serv), který využívá k napájení 2 články LiXX. Stabilizátor zajistí, že napájení serv bude po celou dobu konstantní a výsledkem bude stejná rychlost pohybu serv nezávisle na stavu vybití napájecích článků.

Lineární stabilizátor MAX BEC byl vyvinut ke stabilizaci napětí v modelech, které využívají k napájení přijímače a serv 2 články LiXX. Napětí pro serva je po celou dobu letu modelu konstantní, což se projevuje stejnou rychlostí pohybu serv.

Výstupní napětí stabilizátoru (5.0V, 5.4V, 5.7V, 6.0V). Výstupní napětí je vyvedeno dvěma 2-linkami na straně output. Doporučujeme zapojit do přijímače obě 2-linky, zvýšíme tím spolehlivost a sníží se proudové zatížení konektorů. Konektory se mohou zapojit do libovolného kanálového výstupu přijímače.

Na straně output je vyveden vypínač, kterým aktivujeme stabilizátor. Vypínač je zapojen jako tzv. bezpečný, při mechanickém poškození spojů nebo vodičů zůstává funkce BEC nedotčena.







Vlastnosti

Hmotnost [g] 28
Rozměry [mm] 50 x 25 x 10
Trvalý proud [A] 5
Špičkový proud (max 30s) [A] 12
Telemetrie Ne
Rozsah pracovních teplot [°C] -10 až 130
Doporučené vstupní napětí [V] 5,5 až 8,4
Výstupní napětí [V] 5,0 / 5,4 / 5,7 / 6,0
Klidový proud [µA] 17
Max. výkonová ztáta [W] 7
Počet bateriových vstupů 1
Vstupní napětí max. [V] 16

Ke stažení

Manuál pro Max Bec/SBEC - Česky

MAXBEC-SBEC-CZ-web.pdf

Manuál pro Max Bec/SBEC - Německy

MAXBEC-SBEC-DE-web.pdf

Manuál pro Max Bec/SBEC - Anglicky

MAXBEC-SBEC-EN-web.pdf
