MFlow2 Gas 800

MFlow2 Gas 800
Kódy poduktů:
JEX-MF2G-800

Popis

MFlow2 Gas 800 je telemetrický senzor, který měří průtok vyčerpaného paliva v modelu a určuje jeho stav v nádrži. K dispozici jsou dvě verze senzoru. MFlow2-Gasoline je varianta senzoru určena pro modely poháněné žhavicím nebo benzínovým motorem.



  • Senzor je kompatibilní se systémem Duplex EX.
  • EX telemetrické hodnoty: aktuální průtok a stav paliva v nádrži.
  • Uživatelsky nastavitelné parametry, např. objem nádrže, alarm při vyčerpaní paliva z nádrže, atp.
  • Aktualizace firmwaru.

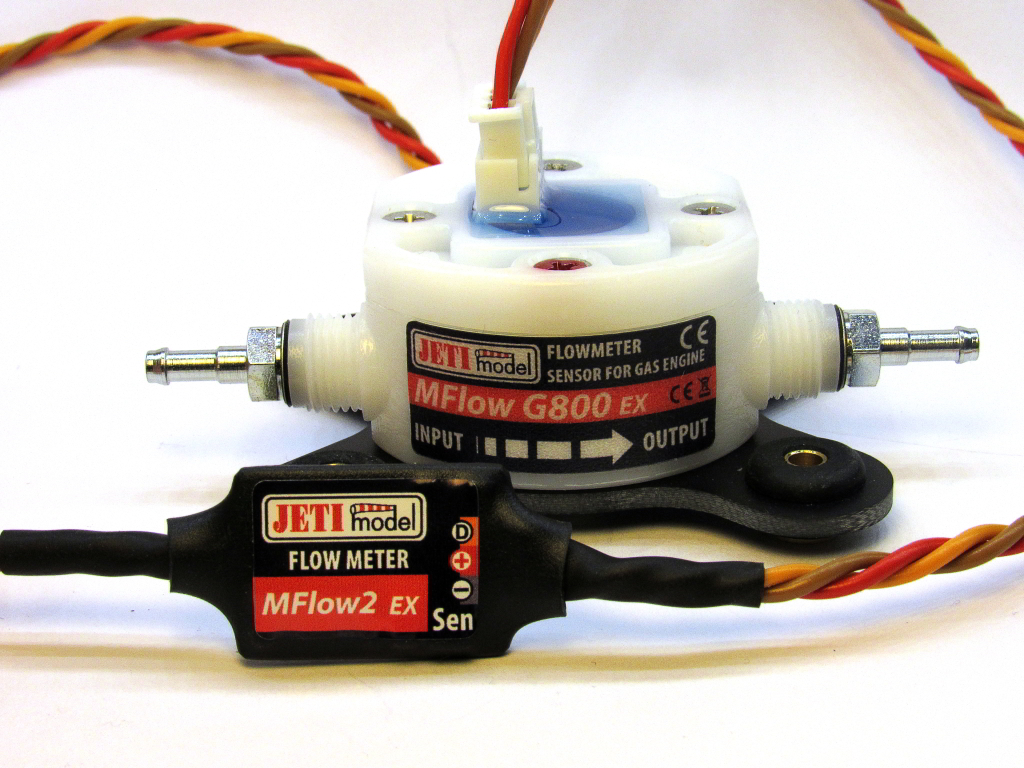

MFlow2 se skládá ze senzoru průtoku a základny. Senzor průtoku je se základnou spojen kabelem, zakončeným konektorem se zámkem. Druhý kabel označený jako „Ext“ je vyhrazen pro spojení se systémem DUPLEX, popř. JETIBOXem. Senzor průtoku má podle jeho typu zakončení:

MFlow2 G: 2x nástrčná koncovka pro připojení hadice s vnitřním průměrem 2 mm a 2x nástrčná koncovka pro připojení hadice s vnitřním průměrem 3 mm







Vlastnosti

Hmotnost [g] 40
Rozměry [mm] 72 x 41 x 30
Rozsah pracovních teplot [°C] -20 až 80
Napájecí napětí [V] 5 až 8,4
Průměrný proud [mA] 20
Paměť [MB] Array
Počet vstupů pro senzory Array
Rozlišení měřené výšky [m] Array
Rozsah měření tlaku [hPa] Array
Přesnost měření absolutního tlaku [%] Array
Rozlišení měřeného tlaku [kPa] Array
Rozsah měření [kPa (psi, bar)] Array
Rozsah měření 20-800 ml/min
Přesnost měření ±2%
Připojení hadiček 2x nátrubek Ø2 a Ø3
Měřená rychlost Array
Přesnost měření Array
Počet teplotních čidel Array
Rozsah měřené teploty [°C] Array
Přesnost měření absolutní/relativní výšky Array
Typický šum měření změny výšky Array

Ke stažení

Manuál pro průtokoměr MFlow2 - Německy

MFLOW2 DE.pdf

Manuál pro průtokoměr MFlow2 - Česky

MFLOW2 EN.pdf

Manuál pro průtokoměr MFlow2 - Česky

MFLOW2 CZ .pdf
