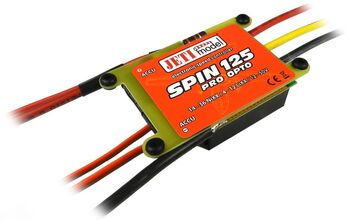

SPIN 125 PRO OPTO

SPIN 125 PRO OPTO
Kódy poduktů:
JSP-125-O

Popis

Regulátory SPIN Pro opto mají galvanicky oddělený vstupní signál z přijímače od pohonných akumulátorů, a proto musíme použít samostatné napájení pro přijímač a serva (4-5 čánků NiXX nebo 2-3 LiXX se stabilizátorem napětí jako je např. MAX BEC).

Regulátory jsou opatřeny dvěma konektory JR. Konektor na delší trojlince s černou koncovkou je určen pro připojení do přijímače. Konektor na kratší trojlince s červenou koncovkou je určen pro komunikaci s JETI BOXem a připojuje se (při programování a nebo vyčítávání dat ) do zdířky JETI BOXu označené imp. + -.





Vlastnosti

Hmotnost [g] 120
Rozměry [mm] 65 x 55 x 25
Trvalý proud [A] 125
Telemetrie Ano
Rozsah pracovních teplot [°C] -10 až 85
Napájecí napětí [V] 12 až 50
Počet článků NiXX -
Počet článků LiXX 4 až 12
Max. proud BEC [A] -
Napětí BEC [V] -
Maximální počet serv -
Odpor v sepnutém stavu [mΩ] 2 x 1,00
Počet výkonových tranzistorů 48
Průřez vodičů (vstupní/výstupní) [mm²] 4,0 / 2,5
Vstupní kapacita [µF] 4 x 470
OPTO (galvanicky oddělené napájení) Ano

Ke stažení

Manuál pro SPIN PRO "MENU JETIBOX" - Česky

SPIN pro CZ MENU JETIBOX.pdf

Manuál pro SPIN PRO "MENU JETIBOX" - Anglicky/Německy

SPIN pro EN MENU JETIBOX.pdf

Manuál pro SPIN PRO - Česky/Anglicky/Německy

SPIN PRO CZ/EN/DE.pdf
