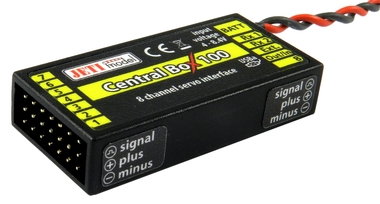

Central BOX 100

Central BOX 100
Kódy poduktů:
J-CB-100

Popis

Central Box je zařízení, navržené pro kompletní management serv v modelu s důrazem na bezpečnost.

Central Box 100 je zařízení, navržené pro kompletní management serv v modelu s důrazem na bezpečnost. Jeho unikátní konstrukce přináší ochranu proti přetížení na každém výstupu pro servo. Správa napájecí baterie s podporou telemetrického systému je při použití Central Boxu samozřejmostí. K zařízení lze připojit až dva přijímače se sériovým výstupem. S vysílači JETI DC/DS lze maximálně využít možností Central Boxu, jako jsou např. komfortní způsob konfigurace, vyčítání telemetrie EX a velice rychlé odezvy serv.

Central Box 100 nabízí až 8 výstupů pro serva a vstup pro jednu napájecí baterii.



Vlastnosti

  • Ochrana proti přetížení na každém kanálu
  • Možnost připojit až 2 přijímače se sériovým rozhraním (PPM, EX Bus)
  • Funkce expandéru
  • Vstup pro magnetický spínač nebo RC switch
  • Připojení jedné baterie pomocí konektoru MPX
  • 100Hz režim servo výstupů (10ms perioda)
  • Podpora EX telemetrie (měření napětí, proudu, kapacity, teploty, indikace přetížení, …)
  • Komfortní nastavení přes vysílače DC/DS
  • Aktualizace firmwaru
  • Vhodný pro použití s vysokonapěťovými servy (HV)
  • Kompaktní rozměry pro jednoduchou instalaci
  • Každý výstup je samostatně konfigurovatelný (přiřazení kanálu, trim, reverzace, ATV )







Vlastnosti

Hmotnost [g] 20
Rozměry [mm] 66 x 42 x 18
Trvalý proud [A] 10
Počet kanálů 8
Telemetrie Ano
Rozsah pracovních teplot [°C] -20 až 75
Kompatibilní protokoly EX Bus, PPM, S.Bus, UDI
Napájecí napětí [V] 4 až 14
Průměrný proud [mA] 50
Podpora satelitních přijímačů Ano
Počet článků NiXX 4 ... 10
Počet článků LiXX 2 až 3
Počet bateriových vstupů 1
Stabilizace napětí Ne
Špičkový proud (2s) [A] 90
Ochrana servo výstupů Ano

Ke stažení

Manuál pro Central Box 100/210/220 - Česky

CentralBox-100-210-220-CZ.pdf

Manuál pro Central Box 100/210/220 - Německy

CentralBox-100-210-220-DE.pdf

Manuál pro Central Box 100/210/220 - Anglicky

CentralBox-100-210-220-EN.pdf
