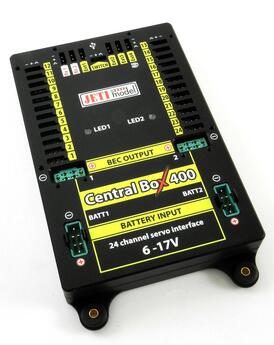

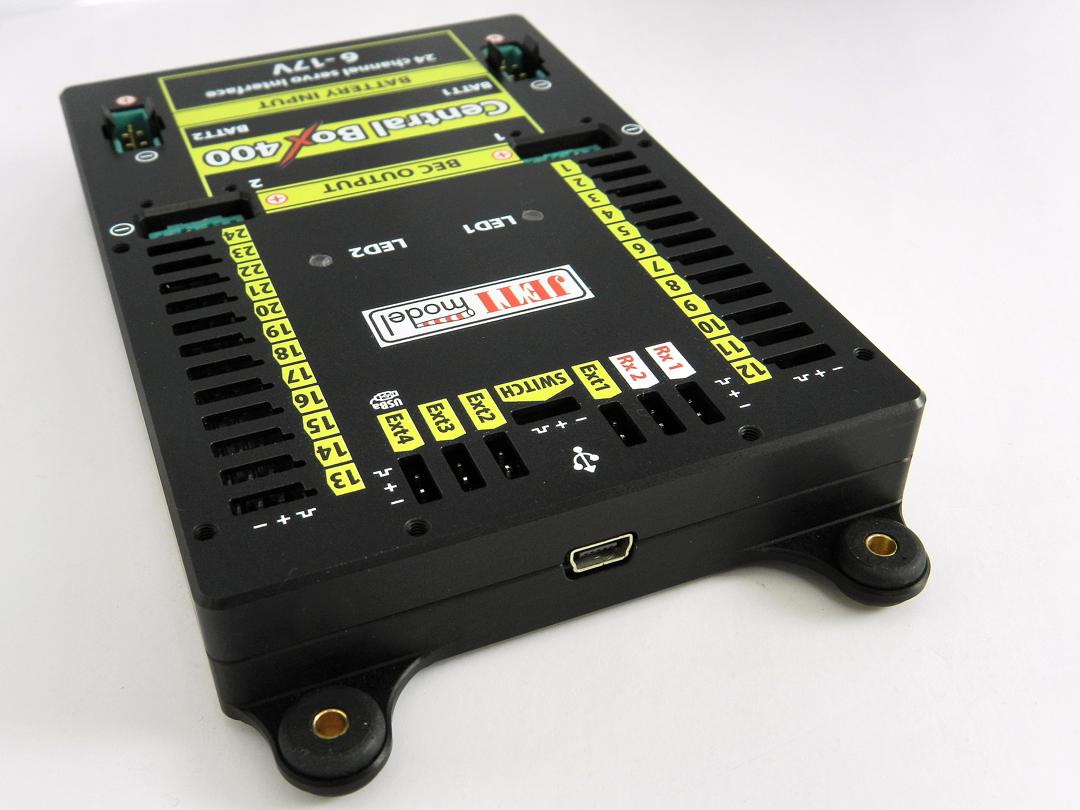

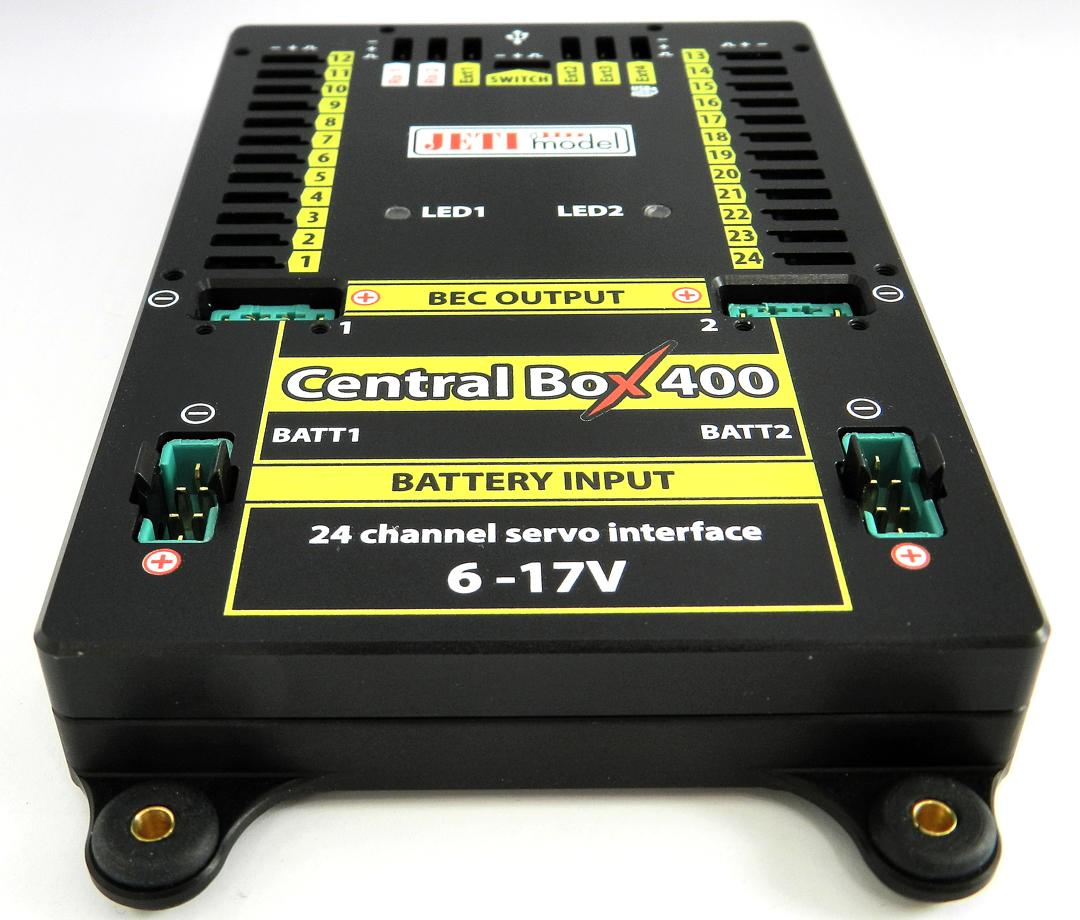

Central BOX 400 s 2x Rsat2 a RCSW
J-CB-400-RS-RCSW
Popis
Central Box je zařízení, navržené pro kompletní management serv v modelu s důrazem na bezpečnost.
Central Box 400 je zařízení navržené pro kompletní management serv ve velkých až obřích modelech s důrazem na bezpečnost. Jeho unikátní konstrukce přináší ochranu proti přetížení na každém výstupu pro servo. Dva nezávislé bateriové vstupy Central Boxu 400 jsou opatřeny velmi výkonnými obvody stabilizace napětí (BEC), čímž je zaručeno dostatečné napájení až pro 24 serv. K zařízení lze připojit až dva přijímače se sériovým výstupem. S vysílači JETI DC/DS lze maximálně využít možností Central Boxu, jako jsou např. komfortní způsob konfigurace, vyčítání telemetrie EX a velice rychlé odezvy serv.
Central Box 400 nabízí až 24 výstupů pro serva, podporuje dvě nezávislé napájecí baterie se stabilizací napájení a umožňuje připojení RC či magnetického spínače.
Vlastnosti
Dva nezávislé výkonné BEC pro stabilizaci napětí serv.
Ochrana proti přetížení na každém kanálu.
Ochrana proti přetížení na výstupech Rx, Ext, Switch.
Možnost připojit až 2 přijímače se sériovým rozhraním (PPM, EX Bus, UDI).
Funkce expandéru s možností připojení JETI EX senzorů.
Vstup pro magnetický spínač nebo RC Switch.
Připojení akumulátorů přes MPX konektor.
Výstup stabilizovaného napětí přes dvojici MPX konektoru.
100Hz režim servo výstupů (10ms perioda).
Podpora EX telemetrie (měření napětí, proudu, kapacity, teploty, indikace přetížení, …).
Interní paměť pro ukládání telemetrických údajů.
USB konektivita pro připojení k PC.
Komfortní nastavení přes vysílač DC/DS.
Aktualizace firmwaru.
Vhodný pro použití s vysokonapěťovými servy (HV).
Robustní kovová konstrukce s montážními otvory.
LED indikace stavu.
Každý výstup je samostatně konfigurovatelný (přiřazení kanálu, trim, reverzace, ATV).
Parametry
Rozměry: 131x88x19 mm
Hmotnost: 270 g
Napájecí napětí: 6 - 17 V
Stabilizace napětí: Ano
Napětí BEC: 5 - 8 V
Trvalý proud: 30 A
Špičkový proud (2s): 230 A
Počet kanálů: 24
Telemetrie: Ano
Počet bateriových vstupů: 2
Kompatibilní protokoly: EX Bus, PPM, UDI
Součástí dodávky je CB400, dva satelitní přijímače Rsat2 a jeden RCSW. Rsat2 jsou plnohodnotné přijímače systému DUPLEX se všemi funkcemi, které tento systém nabízí. RC Switch je bezdrátový spínač, určený především pro produkty JETImodel, zvyšující komfort obsluhy modelu. RC Switch můžete snadno ovládat za použití vysílačů řady DC/DS a lze jej použít jako náhradu za magnetický klíč.
více o Rsat2
více o RCSW
manuál ke stažení
Vlastnosti
Hmotnost [g] | 270 |
---|---|
Rozměry [mm] | 131 x 88 x 19 |
Trvalý proud [A] | 30 |
Počet kanálů | 24 |
Telemetrie | Ano |
Rozsah pracovních teplot [°C] | -20 až 75 |
Kompatibilní protokoly | EX Bus, PPM, S.Bus, UDI |
Napájecí napětí [V] | 6 až 17 |
Průměrný proud [mA] | 50 |
Podpora satelitních přijímačů | Ano |
Počet článků NiXX | 6 ... 12 |
Počet článků LiXX | 2 až 4 |
Napětí BEC [V] | 5 až 8 |
Klidový proud [µA] | 60 |
Počet bateriových vstupů | 2 |
Stabilizace napětí | Ano |
Špičkový proud (2s) [A] | 230 |
Balení | RCSW + 2x Rsat2 |
Ochrana servo výstupů | Ano |
Ke stažení
Manuál pro Central Box 400 - Německy CentralBox 400 DE.pdf |
Manuál pro Central Box 400 - Anglicky CentralBox 400 EN.pdf |
Menu Central Box 400 - Anglicky/Německy MENU-400-EN-DE.pdf |
Manuál pro Central Box 400 - Česky CentralBox 400 CZ.pdf |
Menu - Central Box 400 - Česky MENU-400-CZ.pdf |
