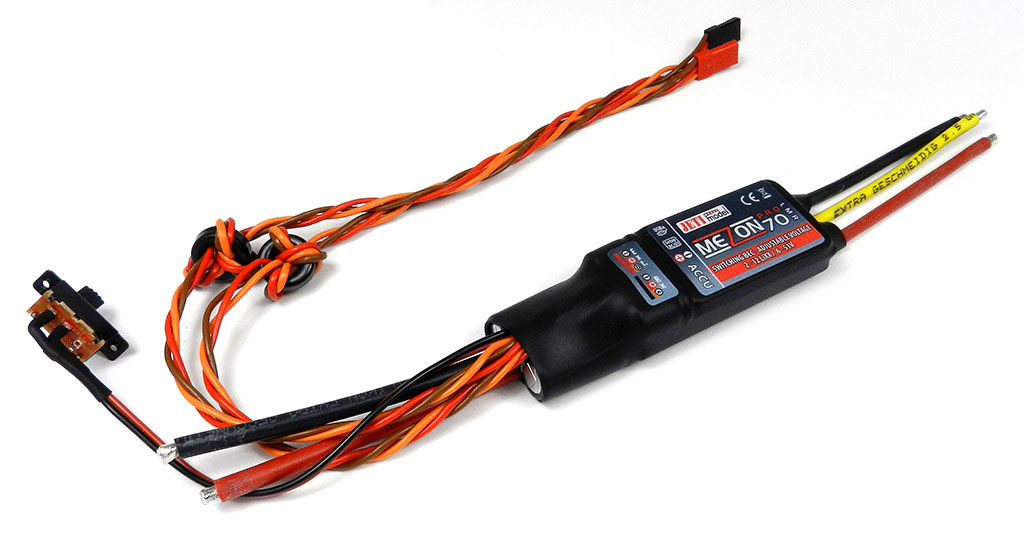

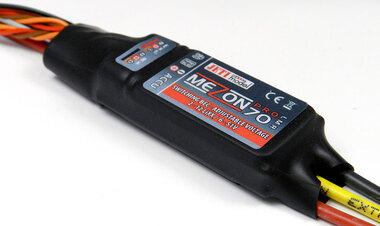

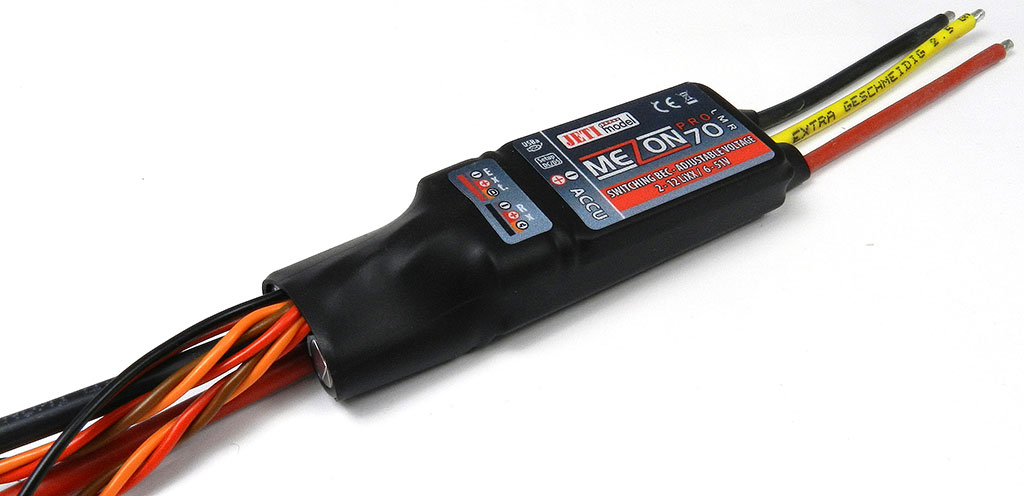

MEZON 70 Pro LMR
Popis
Elektronické regulátory otáček
Regulátory otáček se v základu dělí podle připojeného motoru a to pro stejnosměrné motory (DC – komutátorové) a tzv. střídavé bezkomutátorové BLDC. Další roli při výběru regulátoru hraje rozsah napětí pohonného akumulátoru, odebíraný proud motorem a způsob napájení přijímače a serv.
K dispozici je několik řad elektronických regulátorů otáček pro nejrůznější modelářské použití. Je možné vybírat ze stejnosměrných, popř. střídavých synchronních typů. V nabídce jsou řešení pro modely letadel, vrtulníků a multikoptér.
Regulátory MEZON PRO navazují na předešlou řadu regulátorů Mezon a rozšiřují ji o mnoho nových funkci, jako např. komfortní konfiguraci přes vysílače JETI DC/DS, proporcionální brzdu, obousměrný chod motoru, EX Bus a další.
Regulátory MEZON PRO byly obzvláště navrženy pro modely letadel, kde jsou vyžadovány kompaktní rozměry a zároveň je u nich kladen důraz na velký výkon. Výkonová část regulátoru splňuje požadavky na efektivní odvod tepla do chladiče.
Telemetrie EX je nepostradatelnou součásti regulátoru, která přináší uživateli úplný přehled nad provozním stavem regulátoru. Při propojení regulátoru s přijímačem přes EX Bus jsou všechny informace přenášeny pouze jedním kabelem.
Regulátory MEZON PRO jsou dostupné ve variantách OPTO, standardní (BEC) a LMR.
Regulátory MEZON PRO umožňují obousměrný chod motoru a poskytují uživateli mnoho módu přednastavené brzdy až po plně programovatelnou brzdou. Využitím rozhraní EX Bus lze dosáhnout propojení přijímače s regulátorem i pouze jedním kabelem, který přenáší veškeré informace (telemetrie, konfigurace a řízení).
Vlastnosti
- Kompaktní rozměry
- Nastavení přes „Připojená zařízení" ve vysílači JETI DC/DS
- Telemetrie JETI EX v reálném čase
- Telemetrické data: napětí, proud akumulátoru, odebraná kapacita, otáčky, PWM, teplota regulátoru
- Výkonný BEC vhodný obzvlášť pro napájení přijímačů JETI Assist nebo jiných stabilizačních systému
- BEC Mezonu Pro má široký rozsah napájecího napětí a konfigurovatelné stabilizované napětí
- Propojení s JETI přijímači pouze jedním kabelem přes EX Bus
- Plná konfigurace přes JETIBOX
- Módy regulátoru: letadlo, rychlá reakce, jednosměrný, obousměrný, …
- Proporcionální brzda – nastavitelný brzdný účinek kanálem plynu
- F3A brzda s plným nastavením v menu regulátoru
- Chladič navržený pro lepší odvod tepla
- Vysoká efektivita
- Aktualizace firmwaru
- Mnoho uživatelsky nastavitelných parametrů
Výkonná řada regulátorů MEZON PRO nabízí široký rozsah použití. Silný BEC ve spojení s JETI Duplex EX telemetrií a podporou plné konfigurace vysílači JETI DS/DC přináší vysoký standard uživatelského komfortu. Přívětivé multijazyčné menu EN/DE/FR doplňuje i český jazyk.
LMR (Limited Motor Run) - regulátor je navržen pro modely větroňů, kde kontinuální chod motoru je omezen na několik sekund, po kterých následuje ochlazení regulátoru.
LMR verze je speciální odlehčený regulátor standardní verze (bez chladiče), který je navržen pro modely větroňů. Chod motoru by měl být u této verze regulátoru omezen na několik sekund a poté musí následovat ochlazení regulátoru.
Vlastnosti
Hmotnost [g] | 85 |
---|---|
Rozměry [mm] | 26 x 18 x 83 |
Trvalý proud [A] | 70 |
Špičkový proud (max 30s) [A] | 70 |
Telemetrie | Ano |
Rozsah pracovních teplot [°C] | -10 až 85 |
Napájecí napětí [V] | 6 až 51 |
Počet článků LiXX | 2 až 12 |
Max. proud BEC [A] | 15 |
Napětí BEC [V] | 5 až 8,4 |
Odpor v sepnutém stavu [mΩ] | 2 x 0,475 |
Průřez vodičů (vstupní/výstupní) [mm²] | 4,0 / 2,5 |
OPTO (galvanicky oddělené napájení) | ne |
Ke stažení
Manuál pro MEZON PRO - Česky/Anglicky/Německy/Francouzky mezon-pro-rychlý-manuál-CZ/EN/DE/FR.pdf |
