MSPEED-450 EX

MSPEED-450 EX
Kódy poduktů:
JEX-MS-450

Popis

Systém Duplex využívá pro komunikaci pásmo 2,4GHz, které umožňuje přenášet data nejen do modelu k jeho řízení, ale i zpět do vysílače. Telemetrická data získaná za provozu se přenáší v reálném čase a aktuální stav měřených veličin je možné zobrazovat na LCD JETIBOXu nebo na vysílačích řady DC/DS.

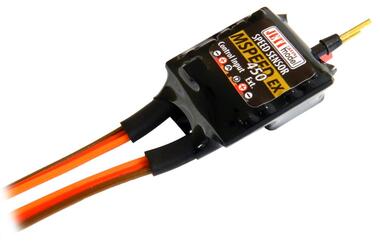

MSPEED 450 EX (max. rychlost 450km/h) je senzor měřící rychlost v letecké praxi známou jako tzv. indikovanou vzdušnou rychlost (IAS), což je rychlost modelu vůči rychlosti okolního vzduchu. Informace o této rychlosti je velice užitečná při ovládání modelu. Jednoduše lze stanovit pádovou rychlost modelu a alarmem signalizovat její podkročení.

Další funkcí senzoru je indikátor rychlosti, který umožňuje uživateli lepší přehled o rychlosti modelu. Uživatel si nastaví požadovanou rychlost, velikost kroku, a při překročení/podkročení požadované rychlosti bude uživatel na tuto změnu zvukově upozorněn. Pro lepší čitelnost aktuální rychlosti je v úvodní obrazovce senzoru MSPEED EX zobrazen bar graf (sloupcový graf) rychlosti, který je uživatelsky nastavitelný. Měření rychlosti je založeno na principu změny dynamického tlaku při změně rychlosti modelu. MSPEED EX se skládá z pitot - statické trubice a senzoru relativního tlaku, který je s pitot - statickou trubicí spojen silikonovými hadičkami. Prostřednictvím bezdrátového systému DUPLEX je umožněno měřené informace ze senzoru MSPEED EX přenášet a v reálném čase je zobrazovat na JETIBOXu a informovat tak obsluhu o aktuální rychlosti a překročení nastavených veličin.

Parametry:
Rozměry-základny 22x25x13 mm
Rozměry-pitot stat. trubice 54x3 mm
Hmotnost 21 g
Přesnost měření 10 km/h
Rozsah 20 - 450km/h
Spotřeba 10 mA
Napájecí napětí 3,5 - 8,4 V







manuál ke stažení





Vlastnosti

Hmotnost [g] 21
Rozměry [mm] 22 x 25 x 13
Rozsah pracovních teplot [°C] 0 až 85
Napájecí napětí [V] 3,5 až 85
Průměrný proud [mA] 10
Měřená rychlost 20 - 450km/h
Přesnost měření 10 km/h

Ke stažení

Manuál pro MSPEED - Česky

MSPEED CZ.pdf

Manuál pro MSPEED - Německy

MSPEED DE.pdf

Manuál pro MSPEED - Anglicky

MSPEED EN.pdf
