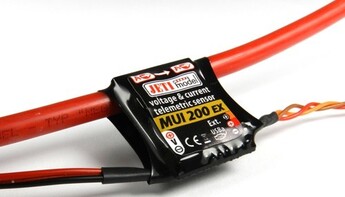

MUI-200 EX
JEX-MUI-200
Popis
Senzory MUI EX jsou určeny k měření napětí, proudu a vyčerpané kapacity připojeného akumulátoru v modelu. K zobrazení naměřených hodnot se využívá terminálu JETIBOX a k bezdrátovému přenosu informací systém DUPLEX 2,4GHz.
Systém Duplex využívá pro komunikaci pásmo 2,4GHz, které umožňuje přenášet data nejen do modelu k jeho řízení, ale i zpět do vysílače. Telemetrická data získaná za provozu se přenáší v reálném čase a aktuální stav měřených veličin je možné zobrazovat na LCD JETIBOXu. Telemetrické senzory MUI umožňují měřit napětí a proudy ve vašem modelu a tyto informace přenášet pomocí systému DUPLEX (přijímače a vysílačové moduly). Díky přesnému měření proudu umožňují tyto senzory sledovat vyčerpanou kapacitu z měřeného akumulátoru. Jednotka MUI zaznamenává dobu průchodu proudu, jeho průměrnou a maximální hodnotu. Dále nabízí přesné měření napětí a záznam minimální a maximální hodnoty.
K nastavení parametrů a zobrazování naměřených hodnot slouží terminál JETIBOX.
Senzory MUI umožňují nastavit zvukovou signalizaci překročení nastaveného parametru. Tento alarm můžete nastavit pro měření maximálního proudu, minimálního napětí a maximální vyčerpané kapacity. Zvukovou signalizaci generuje vysílačový modul prostřednictvím zabudované sirénky. Jednotlivé alarmy jsou od sebe, pro lepší rozpoznání odlišeny a je jim přiděleno písmeno z morseovy abecedy. Zvuková signalizace překročení parametrů se generuje i v případě, když není připojen JETIBOX. Pokud máte připojen JETIBOX, vypíše se na jeho LCD jaký parametr byl překročen. V případě překročení více parametrů dochází k střídání alarmů i výpisů na LCD.
Vlastnosti
Hmotnost [g] | 25 |
---|---|
Rozměry [mm] | 29 x 19 x 11 |
Rozsah pracovních teplot [°C] | -10 až 85 |
Napájecí napětí [V] | 5 až 8,4 |
Průměrný proud [mA] | 24 |
Rozsah měřeného napětí [V] | 0 až 60 |
Rozsah měřeného proudu [A] | 0 až 200 |
Přesnost měření napětí [%] | 0,1 |
Přesnost měření proudu [%] | 1 |
Ke stažení
Manuál pro MUI - Česky MUI CZ.pdf |
Manuál pro MUI - Německy MUI DE.pdf |
Manuál pro MUI - Anglicky MUI EN.pdf |
