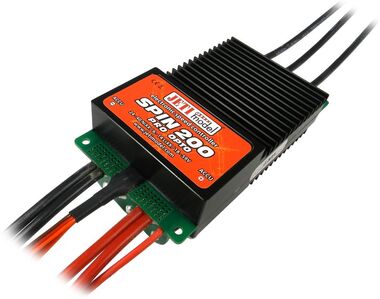

SPIN 200 PRO OPTO

Popis

Elektronické regulátory otáček

Regulátory otáček se v základu dělí podle připojeného motoru a to pro stejnosměrné motory (DC – komutátorové) a tzv. střídavé bezkomutátorové BLDC. Další roli při výběru regulátoru hraje rozsah napětí pohonného akumulátoru, odebíraný proud motorem a způsob napájení přijímače a serv.


K dispozici je několik řad elektronických regulátorů otáček pro nejrůznější modelářské použití. Je možné vybírat ze stejnosměrných, popř. střídavých synchronních typů. V nabídce jsou řešení pro modely letadel, vrtulníků a multikoptér.

Regulátory SPIN pro jsou nástupcem regulátorů určených pro řízení střídavých motorů série SPIN. Řada s přívlastkem PRO nabídne ve srovnání se starším příbuzným rozšířené možnosti v nastavení, jako je například automatický předstih motoru, přímé nastavení vypínacího napětí ve voltech, ladění rozjezdu pro různé typy motorů a třeba i možnost aktivovat mód nastavení autorotace u vrtulníků.

Řada regulátorů SPIN se nastavuje pomocí JETIBOXu. Spojením egulátoru SPIN s JETIBOXem vznikne systém, který umožní optimální nastavení pro jakýkoliv typ pohonu.

Regulátory SPIN Pro opto mají galvanicky oddělený vstupní signál z přijímače od pohonných akumulátorů, a proto musíme použít samostatné napájení pro přijímač a serva (4-5 čánků NiXX nebo 2-3 LiXX se stabilizátorem napětí jako je např. MAX BEC).

Regulátory jsou opatřeny dvěma konektory JR. Konektor na delší trojlince s černou koncovkou je určen pro připojení do přijímače. Konektor na kratší trojlince s červenou koncovkou je určen pro komunikaci s JETI BOXem a připojuje se (při programování a nebo vyčítávání dat ) do zdířky JETI BOXu označené imp. + -.





Vlastnosti

Hmotnost [g]	326
Rozměry [mm]	63 x 120 x 27
Trvalý proud [A]	170
Napájecí napětí [V]	18 až 59
Počet článků LiXX	6 až 14
Max. proud BEC [A]	-
OPTO (galvanicky oddělené napájení)	Ano
Napětí BEC [V]	-
Telemetrie	Ano
Rozsah pracovních teplot [°C]	-10 až 85
Maximální počet serv	-
Odpor v sepnutém stavu [mΩ]	2 x 1,00
Počet výkonových tranzistorů	30
Průřez vodičů (vstupní/výstupní) [mm²]	2 x 4,0 / 4,0
Vstupní kapacita [µF]	6 x 820
Počet článků NiXX	-
