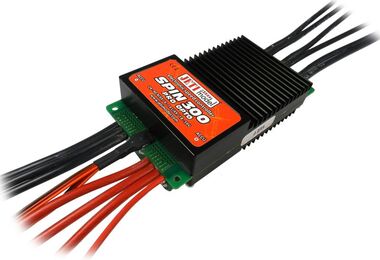

SPIN 300 PRO OPTO

SPIN 300 PRO OPTO
Kódy poduktů:
JSP-300-O

Popis

Elektronické regulátory otáček

Regulátory otáček se v základu dělí podle připojeného motoru a to pro stejnosměrné motory (DC – komutátorové) a tzv. střídavé bezkomutátorové BLDC. Další roli při výběru regulátoru hraje rozsah napětí pohonného akumulátoru, odebíraný proud motorem a způsob napájení přijímače a serv.


K dispozici je několik řad elektronických regulátorů otáček pro nejrůznější modelářské použití. Je možné vybírat ze stejnosměrných, popř. střídavých synchronních typů. V nabídce jsou řešení pro modely letadel, vrtulníků a multikoptér.

Regulátory SPIN pro jsou nástupcem regulátorů určených pro řízení střídavých motorů série SPIN. Řada s přívlastkem PRO nabídne ve srovnání se starším příbuzným rozšířené možnosti v nastavení, jako je například automatický předstih motorupřímé nastavení vypínacího napětí ve voltechladění rozjezdu pro různé typy motorů a třeba i možnost aktivovat mód nastavení autorotace u vrtulníků.

Řada regulátorů SPIN se nastavuje pomocí JETIBOXu. Spojením egulátoru SPIN s JETIBOXem vznikne systém, který umožní optimální nastavení pro jakýkoliv typ pohonu.

Regulátory SPIN Pro opto mají galvanicky oddělený vstupní signál z přijímače od pohonných akumulátorů, a proto musíme použít samostatné napájení pro přijímač a serva (4-5 čánků NiXX nebo 2-3 LiXX se stabilizátorem napětí jako je např. MAX BEC).

Regulátory jsou opatřeny dvěma konektory JR. Konektor na delší trojlince s černou koncovkou je určen pro připojení do přijímače. Konektor na kratší trojlince s červenou koncovkou je určen pro komunikaci s JETI BOXem a připojuje se (při programování a nebo vyčítávání dat ) do zdířky JETI BOXu označené imp. + -.





Vlastnosti

Hmotnost [g] 360
Rozměry [mm] 63 x 120 x 27
Trvalý proud [A] 220
Napájecí napětí [V] 18 až 59
Počet článků LiXX 6 až 14
Max. proud BEC [A] -
OPTO (galvanicky oddělené napájení) Ano
Napětí BEC [V] -
Telemetrie Ano
Rozsah pracovních teplot [°C] -10 až 85
Maximální počet serv -
Odpor v sepnutém stavu [mΩ] 2 x 1,00
Počet výkonových tranzistorů 30
Průřez vodičů (vstupní/výstupní) [mm²] 3 x 4,0 / 2 x 4,0
Vstupní kapacita [µF] 6 x 820
Počet článků NiXX -

Ke stažení

Manuál pro SPIN PRO "MENU JETIBOX" - Česky

SPIN pro CZ MENU JETIBOX.pdf

Manuál pro SPIN PRO "MENU JETIBOX" - Anglicky/Německy

SPIN pro EN MENU JETIBOX.pdf

Manuál pro SPIN PRO - Česky/Anglicky/Německy

SPIN PRO CZ/EN/DE.pdf
