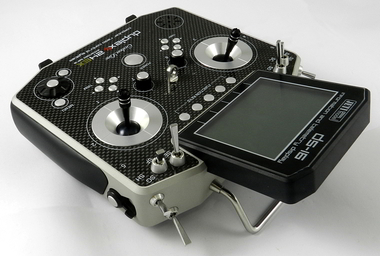

Vysílač Duplex DS-16 Carbon Line Multimode

Kódy poduktů:
JDEX-TDS16-CL-MM

Popis

Rozšiřující moduly

Popis

Rozšiřující moduly

Popis

Nevýraběné produkty

Palcová varianta špičkového RC vysílače firmy JETI model. Vysílače DC-16 a DS-16 vznikaly za účasti profesionálních pilotů a mistrů světa. Vysílače byly vyvinuty se zadáním na maximální užitné vlastnosti, s důrazem na jednoduchou obsluhu, maximální životnost a spolehlivost mechanických částí. Kovový obal poskytuje maximální ochranu i ochranu povrchu proti chemikáliím a jednoduché tvary zase snadnou údržbu. Kovové křížové ovladače s kuličkovými ložisky a Hall magnetickými senzory napovídají o revolučním pojetí a konstrukci tohoto nejnamáhavějšího prvku RC soupravy.

Podsvícený LCD displej umístěný na horní straně vysílače nabízí perfektní čitelnost při jakémkoli osvětlení a velký pozorovací úhel. Díky jemnému rozlišení displeje a použitím velkého množství grafiky bylo možné vytvořit jednoduché a intuitivní nastavování a zejména zobrazování telemetrických dat pomocí grafů. U výrobků řady DUPLEX EX jsou rozšířeny možnosti v oblasti přenosu telemetrických dat a jejich následné zpracování jak na LCD vysílače, tak i pomocí analýzy na počítači. Vysílač umožní nastavit zvukové upozornění (i uživatelsky definované zvuky) související jednak s aktuálními telemetrickými hodnotami, tak i přiřazení zvuků ke stavům jednotlivých ovladačů.

Vysílače DC-16 a DS-16 disponují stejnými softwarovými možnostmi, palcová varianta má navíc vestavěný tříosý akcelerometr s gyroskopem, čímž je možné ovládat doplňkové funkce modelu.

Duplex 2,4GHz - vysílač DS-16 využívá pro řízení a příjem telemetrických dat z modelu bezdrátový systém Duplex 2,4GHz, vyvinutý taktéž firmou JETI model. Systém přenosu dat Duplex 2,4GHz je spolehlivý a léty prověřený.

Vestavěná telemetrie - vysílač DS-16 je od počátku vyvíjen s ohledem na přehledné zobrazení a využití telemetrie pro řízení modelu.

Konstrukce vysílače DS-16 - je navržena pro maximální komfort uživatele s využitím špičkových materiálů pro exkluzivní vzhled a dlouhodobou životnost.

Precizní křížové ovladače - uloženy v kuličkových ložiscích, což zaručuje společně s bezkontaktním snímáním dlouholetou životnost.

LCD Display - vysílač DS-16 disponuje 3,8“ displejem s rozlišením 320x240 pixelů a podsvětlením s perfektní čitelností za jakýchkoliv podmínek.

Li-Ion akumulátor - spolehlivý zdroj energie s velkou kapacitou a dlouhou životností.

Jednoduché nabíjení - stačí jen připojit síťový adapter. Při nabíjení je na displeji vysílače DS-16 indikován stav akumulátoru.

Integrovaná anténa - anténa je nedílnou součástí vysílače a je chráněna proti mechanickému poškození.

Parametry
Barva: >Přírodní elox
Rozměry: 194x233x40 mm
Hmotnost: 1300 g
Vysílací výkon (2,4GHz): 100 mW
Počet kanálů: 16
Počet ovládacích prvků: 18
Telemetrie: ANO
Provoz na baterie: 11 h
Kompatibilní protokoly: DUPLEX 2.4GHz EX, EX Bus

manuál ke stažení

Rozšiřující moduly

Akcelerometr

Aktivace akcelerometru integrovaného ve vysílači. Nakláněním vysílače lze pak ovládat doplňkové funkce nebo spouštět hlasové výstupy telemetrických a jiných hodnot. Konfigurace akcelerometru je dostupná v nabídce Pokročilá nastavení›Akcelerometr.

Alarmy - navýšení na 20

Zvyšuje maximální počet uživatelsky nastavených alarmů na 20. Jestliže chcete být vždy průběžně informováni o stavu Vašich pohonných baterií, o překročené výšce a mnohých dalších údajích, zvolte tuto možnost. Např. nastavením několika postupných alarmů na překročení kapacity baterie budete vždy vědět, v jaké fázi letu se nacházíte a zda již budete muset přistát. Jestliže máte aktivován modul „Hlasový výstup“, můžete si také nechat oznámit aktuální hodnotu dané veličiny. Nastavení alarmů je dostupné v menu Časovače/senzory › Alarmy.

Audio přehrávač

Aktivuje funkci přehrávače audio souborů. Do vysílače můžete pohodlně nahrát jakýkoliv zvukový soubor typu wav a v této aplikaci jej spustit. Vhodné např. při létání na hudbu nebo jako zvukový doprovod. Funkce je dostupná v nabídce Aplikace › Audio přehrávač.

Zvuky na události - navýšení na 10

Zvyšuje počet programovatelných zvuků na událost z 5 na 10. Dle stavu přiřazeného ovladače lze spustit přehrávání zvukového souboru. Vhodné pro oznámení při aktivaci doplňkových funkcí modelu jako zatahování podvozku či vysouvání klapek. Konfigurace zvuků na událost je dostupná v nabídce Pokročilá nastavení › zvuky na událost.

Křivky funkcí

Umožňuje pomocí křivky definovat vztah mezi pozicí ovladače a výslednou polohou serva. Po aktivaci tohoto modulu lze použít křivku na jakoukoliv vytvořenou funkci. Nastavení je dostupné v nabídce Jemné ladění › Křivky funkcí.

Letový režim - navýšení na 6

Zvyšuje počet programovatelných letových režimů z 3 na 6. Vhodná volba, pokud létáte s modely vrtulníků či větroňů a základní počet letových režimů Vám nedostačuje. Nastavení letových režimů se provádí v menu Jemné ladění › Letové režimy.

Volné mixy - navýšení na 12

Zvyšuje počet volných mixů z 5 na 12. Konfigurace volných mixů se provádí v menu Jemné ladění › Volné mixy.

Nastavení gyra - navýšení na 3

Rozšiřuje počet nastavitelných funkcí gyroskopu, jež je možno použít u jednoho modelu, na hodnotu 3. Můžete tak jednoduše ladit zisk u každé osy bezpádlového stabilizačního systému. Konfigurace funkcí gyra je dostupná v menu Jemné ladění › Nastavení gyra.

Kanály - navýšení na 14

Zvyšuje počet vysílaných kanálů z 8 na 14. V případě, že létáte s velkými modely letadel s pokročilou mechanizací křídla a osm kanálů Vám nestačí, aktivujte si tento modul.

Logické přepínače - navýšení na 10

Povoluje funkci 10 logických přepínačů, které určují svůj výstup na základě pozice až dvou přiřazených ovladačů. Výstup každého logického přepínače můžete dále přiřadit na vstup jakékoliv funkci. Lze tak snadno vytvořit několik virtuálních ovladačů, jimiž budete např. ovládat zajištění podvozku, spouštění časovačů či aktivaci aerodynamických brzd. Konfigurace je dostupná v nabídce Pokročilá nastavení › Logické spínače.

Vario

Aktivuje možnost akustického vyjádření výstupu varia pomocí tónů. Modelářské vario velice pomáhá při vyhledávání stoupavých proudů a obecně při létání s větroněm v termice. Po aktivaci modulu můžete zvolit tónový rozsah a další parametry v menu Časovače/senzory › Vario.

Řídící příkazy - navýšení na 8

Aktivace osmi řídicích příkazů pro ovládání připojených zařízení prostřednictvím sběrnice EX Bus. Jednoduchým pohybem přepínače na vysílači tak např. budete moci po každém letu vymazat minima a maxima zaznamenaná Central Boxem. Řídicí příkazy lze chápat ve smyslu dodatečných kanálů pro doplňkové funkce modelu. Přehled aktivních příkazů potom naleznete v nabídce Model › Připojená zařízení.

Sekvencér - navýšení na 3

Aktivace až 3 uživatelsky nastavitelných sekvencí. Spuštění se provádí přiřazeným ovladačem. Pomocí sekvenceru lze jednoduše dosáhnout realistického zatahování podvozku u maket, navíc je možné ovládat periodické děje jako např. blikání pozičních světel. Nastavení sekvencí je dostupné v menu Pokročilá nastavení › Sekvencer.

Servo balancer

Aktivuje funkci balancování výstupu pro každý z až 14 kanálů. Funkce balancování dráhy serv slouží pro velké modely, které mají řídicí plochy ovládané několika spřaženými servy. Tímto lze jemně doladit dráhy serv tak, aby výsledný pohyb ploch byl synchronní a bez vzájemného silového působení. Servo balancer je dostupný v menu Model › Kalibrace serv.

Sekundární vysílací modul

Povoluje použití druhého vysílacího modulu v režimu bezdrátového spojení učitel/žák a zároveň umožnuje spárovat pro daný model druhý přijímač v plnohodnotném režimu. Oba přijímače v modelu pak fungují zcela nezávisle, jsou ovládány samostatnými vysílacími moduly a každý přijímač posílá vlastní telemetrické informace. Tato funkce je vhodná pro piloty velkých modelů letadel při použití více než jednoho přijímače. Konfigurace režimu „Double Path“ je dostupná v nabídce Pokročilá nastavení › Bezdrátový modul/Učitel-Žák.

Časovač - navýšení na 6

Zvyšuje počet časovačů z 3 na 6. Vhodné pro piloty soutěžních kategorií, kde se na čas létá několik úloh. Pilot tak získá dokonalý přehled o době letu, motorovém času či o mezičasech v jednotlivých kolech. Konfigurace časovačů je dostupná v menu Časovače/senzory › Časovače.

Analýza telemetrie pomocí grafů

Aktivuje možnost analýzy telemetrických údajů ze záznamu pomocí grafů. Je tak možné okamžitě po letu vyhodnocovat časový průběh až pro tři telemetrické veličiny. Funkce je dostupná v nabídce Aplikace › Analýza dat.

Telemetrické ovladače - navýšení na 5

Tato funkce posouvá možnosti telemetrie systému Duplex o třídu výše. Nejenže si můžete telemetrické údaje zobrazit, zaznamenávat na SD kartu či nechat si hlasově oznámit aktuální hodnoty – nyní je možné přímo pomocí senzorů ovládat některé funkce modelu. Lze takto zautomatizovat některé úkony, které bylo dříve provádět manuálně na základě vizuálního odhadu či alarmů.K dispozici je až 5 ovladačů značených MX1 – MX5.

Omezovač motoru

Aktivuje funkci nastavitelného omezovače plynu motoru. Vhodné pro modely vrtulníků, kde slouží k plynulému rozjezdu z nulových až do nastavených provozních otáček. Dostupné v nabídce Jemné ladění › Omezovač motoru.

Hodnoty na displeji - navýšení na 20

Zvyšuje maximální počet zobrazených údajů na hlavní obrazovce z 10 na 20. Jestliže máte mnoho telemetrických údajů, které chcete zobrazit na displeji, aktivujte tuto volbu. Údaje si jednoduše uspořádáte do jednotlivých obrazovek, mezi nimiž budete moci přepínat. Zobrazované údaje nakonfigurujete v menu Časovače/senzory › Údaje na hlavní obrazovce.

Hlasový výstup

Aktivuje funkci hlasové interpretace telemetrických údajů pomocí reproduktoru nebo sluchátek. Číselné výstupy z telemetrických čidel jsou přečteny uživateli. Nastavení jednotlivých oznamovaných veličin je dostupné v menu Časovače/senzory › Hlasový výstup.
