MFlow2 Turbine 3000

MFlow2 Turbine 3000
Kódy poduktů:
JEX-MF2T-3000

Popis

MFlow2 Turbine 3000 je telemetrický senzor, který měří průtok vyčerpaného paliva v modelu a určuje jeho stav v nádrži. MFlow2-Turbine je varianta senzoru určená pro modely poháněné proudovým motorem do průtoku 3000ml/min.

Vlastnosti

  • Senzor je kompatibilní se systémem Duplex EX.
  • EX telemetrické hodnoty: aktuální průtok a stav paliva v nádrži.
  • Uživatelsky nastavitelné parametry, např. objem nádrže, alarm při vyčerpaní paliva z nádrže, atp.
  • Aktualizace firmwaru.

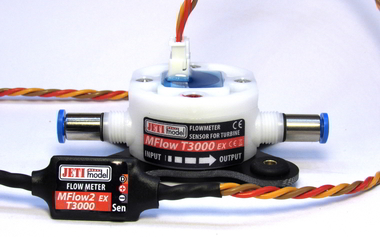

MFlow2 se skládá ze senzoru průtoku a základny. Senzor průtoku je se základnou spojen kabelem, zakončeným konektorem se zámkem. Druhý kabel označený jako „Ext“ je vyhrazen pro spojení se systémem DUPLEX, popř. JETIBOXem. Senzor průtoku má podle jeho typu zakončení:

MFlow2 T3000: 2x FESTO pro vnější průměr hadice 4mm







Vlastnosti

Hmotnost [g] 40
Rozměry [mm] 77 x 41 x 30
Rozsah pracovních teplot [°C] -20 až 80
Napájecí napětí [V] 5 až 8,4
Průměrný proud [mA] 20
Paměť [MB] Array
Počet vstupů pro senzory Array
Rozlišení měřené výšky [m] Array
Rozsah měření tlaku [hPa] Array
Přesnost měření absolutního tlaku [%] Array
Rozlišení měřeného tlaku [kPa] Array
Rozsah měření [kPa (psi, bar)] Array
Rozsah měření 50-3000 ml/min
Přesnost měření ±2%
Připojení hadiček 2xFesto Ø4mm
Měřená rychlost Array
Přesnost měření Array
Počet teplotních čidel Array
Rozsah měřené teploty [°C] Array
Přesnost měření absolutní/relativní výšky Array
Typický šum měření změny výšky Array

Ke stažení

Manuál pro průtokoměr MFlow2 - Německy

MFLOW2 DE.pdf

Manuál pro průtokoměr MFlow2 - Česky

MFLOW2 EN.pdf

Manuál pro průtokoměr MFlow2 - Česky

MFLOW2 CZ .pdf
