Analýza dat
(Menu/Aplikace/Analýza dat)
Vysílače Duplex mohou ukládat do své integrované paměti množství provozních a telemetrických dat (viz. Senzory - ukládání dat). Tyto data je možné po letu prohlížet a analyzovat v aplikaci „Analýza dat” přímo na displeji vysílače, nebo kopírovat z vysílače do PC a prohlížet v aplikaci JETI Studio (aplikace je volně ke stažení na stránkách výrobce www.jetimodel.cz). V aplikaci JETI Studio je možné zobrazit více dat, přehledněji a na větší ploše. Na displeji vysílače je možné zobrazit současně hodnoty a grafické průběhy maximálně tří proměnných. Proto doporučujeme v domácích podmínkách používat komfortnější JETI Studio, na letišti aplikaci „Analýza dat” ve vašem vysílači.

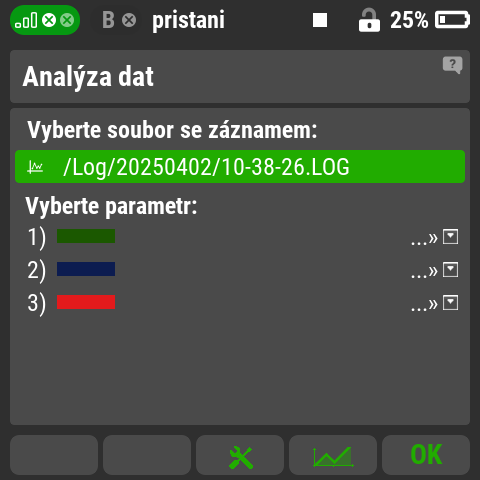

Výběr záznamu pro analýzu dat:

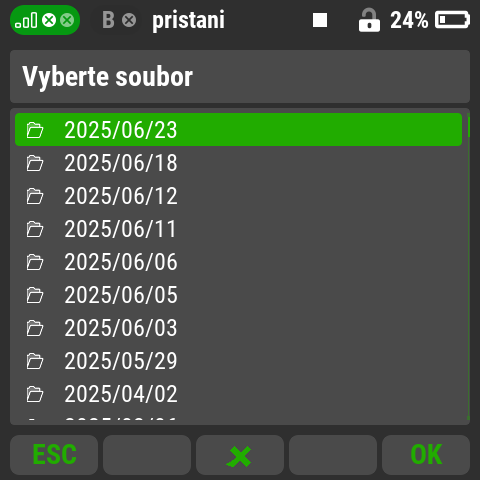

- po otevření řádku pro výběr souboru se záznamem vysílač nabídne všechny záznamy řazené podle data ve formátu „rok/měsíc/den”.
Tip: soubory se záznamy letů jsou vždy umístěny ve vysílači v adresáři „Log”. I když má vysílač dostatečnou kapacitu paměti na mnoho záznamů doporučujeme nepotřebné staré soubory v adresáři „Log” občas (např. jednou za několik sezón) smazat.

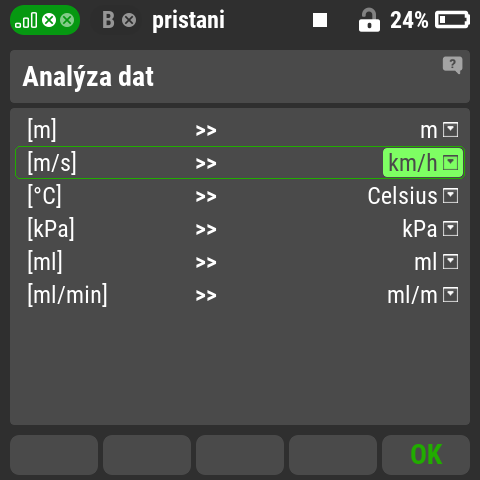

Tip: tlačítkem F3 (symbol nářadí) v menu „Analýzy dat” je možné měnit jednotky, ve kterých budou data zobrazována.

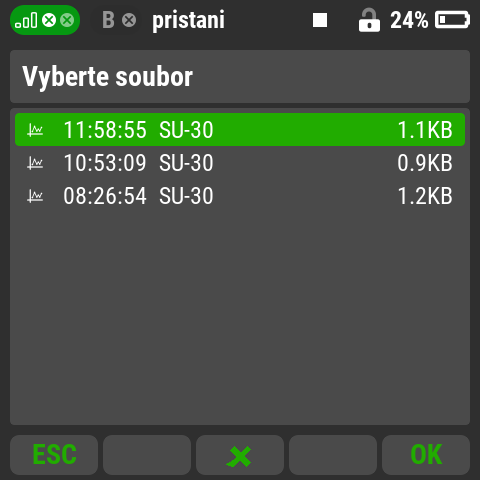

- otevřením adresáře s letovým dnem se zobrazí seznam modelů, se kterými se tento den létalo řazených podle času zapnutí modelu
Tip: vysílač k řazení záznamů používá datum a čas, zadaný uživatelem v menu „Menu/Systém/Konfigurace”. Proto je důležité navolit u nového vysílače nebo po odpojení jeho akumulátoru správný aktuální datum a čas.
-po výběru modelu zvolte k jednomu, dvěma nebo třem parametrům, jaká data mají zobrazovat. Nabídka s parametry se automaticky upravuje u každého modelu v závislosti, jaké senzory, přijímač atd. jsou v daném modelu nainstalovány.

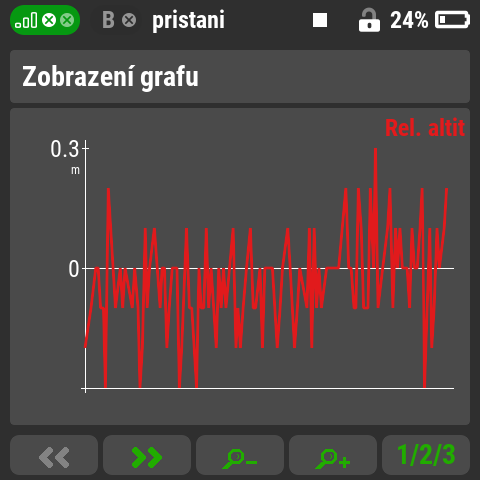

- tlačítkem F4 (symbol grafu) se zvolené parametry zobrazí graficky v časové ose k prohlídce a rozboru letu.
- tlačítky F1 a F2 je možný pohyb po časové ose záznamu. Tlačítky F3 a F4 se zmenšuje nebo zvětšuje časový rámec jednotlivých oken. Tlačítko F5 přepíná mezi jednotlivými grafy záznamu.
- rotačním voličem vysílače se posunuje kurzor po časové ose a u zvýrazněného grafu se zobrazuje naměřená hodnota.
- na některých místech záznamu se mohou zobrazit černé trojúhelníky (zde červeně zvýrazněné na obr. „Zobrazení grafu”). To jsou alarmy a varovné hlášení aktivované vysílačem během letu. Najetím kurzoru na trojúhelník se zobrazí příčina vyhlášeného alarmu a nastavená hodnota. Zde byl nastaven alarm na minimální rychlost modelu 40km/hod a v zobrazené fázi letu model nastavenou minimální rychlost podkročil.

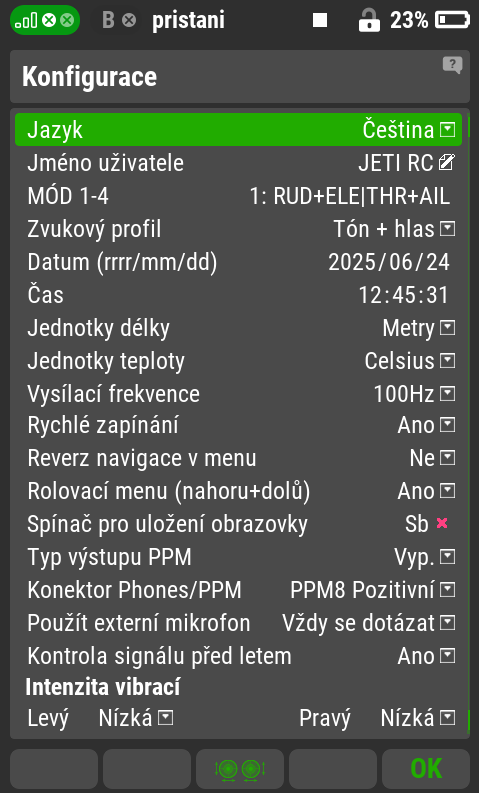

Konfigurace
(Menu/Systém/Konfigurace)
Menu pro nastavení základních hodnot vašeho vysílače. Hodnoty zde nastavené platí pro vysílač a současně všechny modely v jeho paměti.
Vysvětlivky k některým položkám:
Jazyk - nastavení jazyka vysílače. Změnou jazyka se automaticky změní do zvoleného jazyka také texty všech popisek a systémové zvuky vysílače.
Jméno uživatele - zadání jména majitele vysílače. Jméno je možné zobrazit na úvodní obrazovce.
Mód vysílače - nastavení módu. Se změnou módu je v některých případech nutné také přenastavit křížové ovladače.

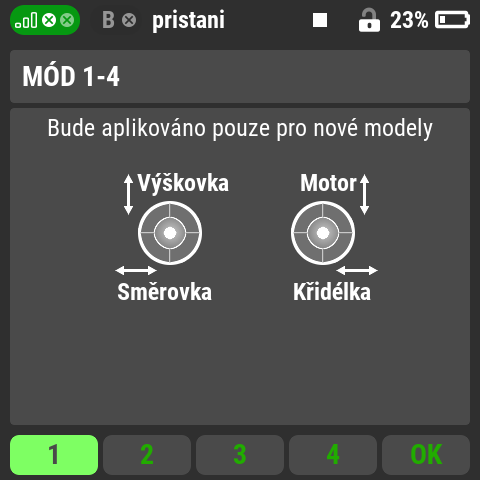

Tip: tlačítkem F3 je možné zobrazit možnosti nastavení módů.
Upozornění: změněný mód se projeví pouze u nových modelů aktivovaných až po jeho změně.
Zvukový profil - nastavení zda má vysílač reagovat na události tónem, hlasem nebo obojím. Doporučená volba: „Tón + hlas”.
Vysílací frekvence - nastavení obnovovací frekvence (rychlosti přenosu dat) vysílače. Doporučená volba: 100Hz.
Spínač pro uložení obrazovky - pokud k funkci přiřadíte spínač, bude jeho aktivací uložena aktuální obrazovka vysílače jako obrázek do základního adresáře SD karty vysílače. Nedoporučujeme ponechat přiřazený spínač, pokud tuto funkci nevyužíváte. Při opomenutí odstranění spínače z této funkce dochází k velkému/nechtěnému množství uložených obrázků na SD kartě vysílače.
Kontrola signálu před letem - při volbě „Ano” (doporučená volba) systém při každém zapnutí modelu provede automaticky zkoušku dosahu. Předpokladem je, že je model při zapnutí vzdálen od vysílače v řádech několika metrů.
Upozornění: při varovném hlášení se nepokoušejte o let, odstraňte závadu a proveďte klasickou zkoušku dosahu.
Intenzita vibrací - nastavení intenzity vibrací křížových ovladačů. Vysílače DC/DS-16II a DC/DS-14II nemají funkce vibračních alarmů. U vysílače DS-12 je možné nastavit jednu centrální intenzitu vibrací, ostatní vysílače podporují nastavení ve třech úrovních pro každý ovladač samostatně.

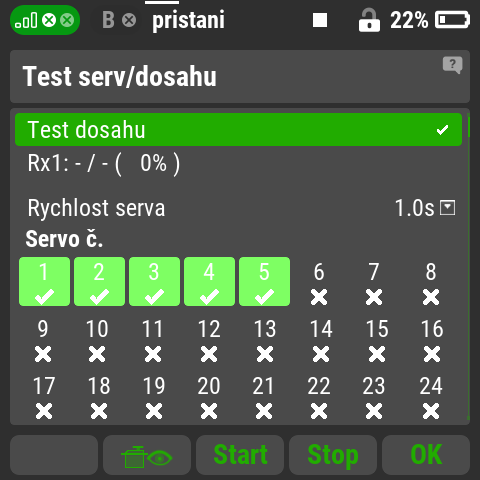

Test serv/dosahu
(Menu/Systém/Test serv-dosahu)
Test dosahu - aktivací funkce se sníží výkon vysílače na 10% a současně spustí bezpečnostní zvukový signál upozorňující na snížený vysílací výkon vysílače. Při správné funkci systému a umístění vysílače i přijímače zhruba 80cm nad zemí by měl být spolehlivý dosah minimálně 50m.
Test serv - při spuštění funkce budou zvolená serva nastavenou rychlostí přejíždět mezi krajními polohami nastavenými v modelu.
Tip: při zkoušce dosahu je výhodné mít spuštěný také test serv. Na plynulosti pohybu serv bez nutnosti řízení je dobře patna kvalita signálu.

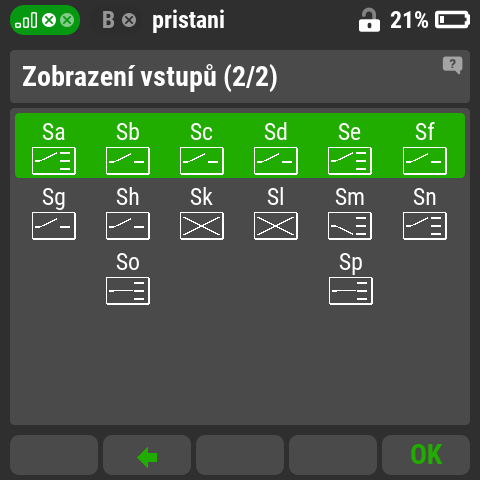

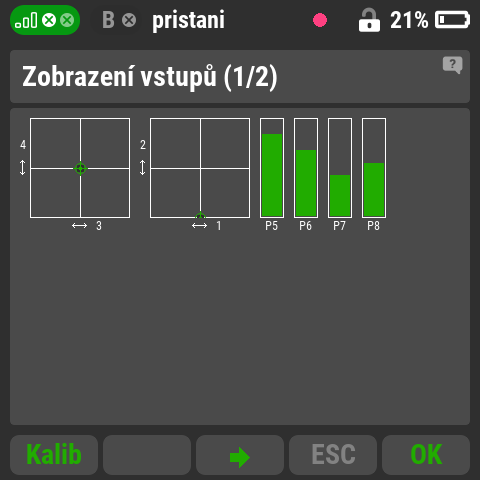

Zobrazení vstupů
(Menu/Systém/Zobrazení vstupů)
Zobrazení vstupů - menu pro grafické zobrazení polohy jednotlivých ovladačů. Tlačítko F2 a F3 přepíná mezi obrazovkami se skupinami ovladačů.
Kalibrace - důležitý podprogram tohoto menu je kalibrace ovladačů vysílače, která přesně nastaví krajní polohy a středy ovladačů vysílače. Spouští se tlačítkem F1 (Kalib.) Instalovaný průvodce vás provede procesem krok za krokem. Po spuštění kalibrace se kalibruje pouze ten ovladač, kterým v průběhu spuštěné kalibrace pohybujete, tzn. ovladač který se nepohnul, zůstává bez změny výchylek/kalibrace. Kalibrace se uloží, až po deaktivování této funkce opětovným stisknutím tlačítka F1 (Kalib).

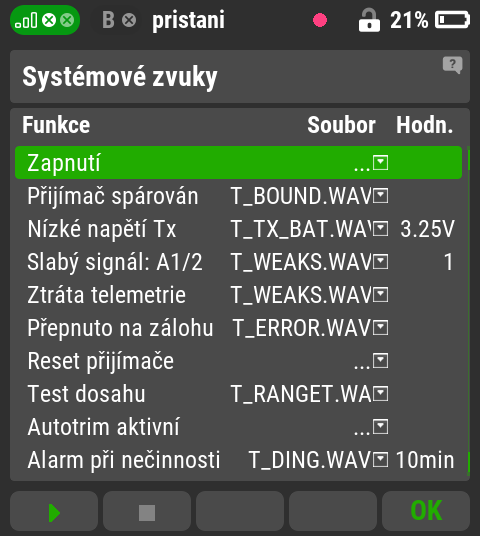

Systémové zvuky
(Menu/Systém/Systémové zvuky)
Přiřazení zvuků (hlášení) k jednotlivým systémovým událostem vysílače.
Doporučené hodnoty pro některé parametry:
Nízké napětí - 3,3V
Slabý signál: 1
Alarm při nečinnosti: 5-10 min
Tip: hodnotu parametru „Slabý signál” nenastavujte vyšší, než 1. I při hodnotě 1 je rezerva v dosahu zhruba 30% . K událostem přiřazujte jasná a krátká hlášení, vystihující danou situaci.

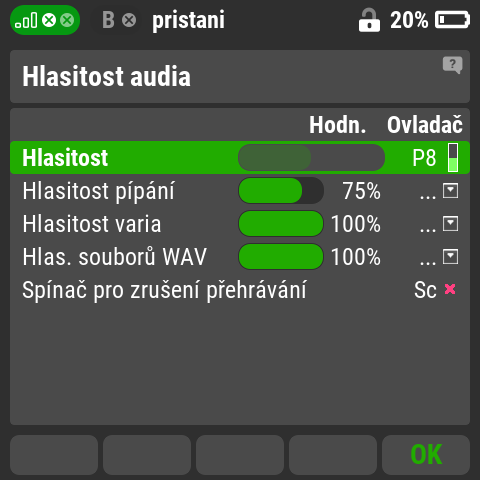

Hlasitost audia
Menu/Systém/Hlasitost audia)

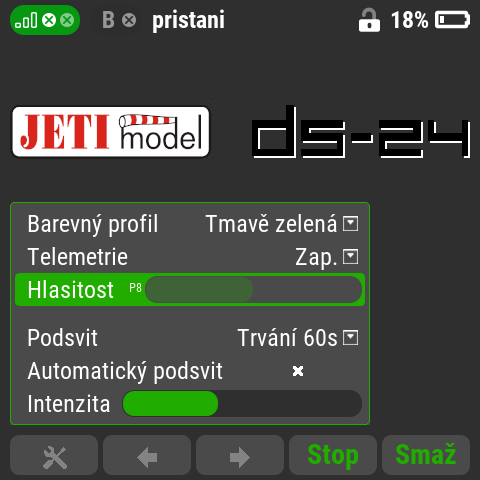

Nastavení hlasitosti jak společné tak samostatně pro každou ze tři skupiny audia. Parametr „Hlasitost” udává celkovou maximální hlasitost audia. Jednotlivé skupiny (pípání, vario, wav) mohou být v tomto menu zeslabeny. Pokud je k parametru „Hlasitost” přiřazen ovladač (vhodný je např. otočný P7 nebo P8) je celková hlasitost ovládána tímto ovladačem. Pokud není ovladač přiřazen je celková hlasitost nastavena na pevnou hodnotu (úvodní obrazovka vysílače a zde tlačítko F1 (symbol nářadí).
„Spínač pro zrušení přehrávání”: aktivací se přeruší přehrávání pouze právě přehrávaného audiosouboru.
Upozornění: pokud je k „Hlasitosti” přiřazen ovladač a ten je zcela stažený, budou vypnuta veškerá audiohlášení a hlášení alarmů.

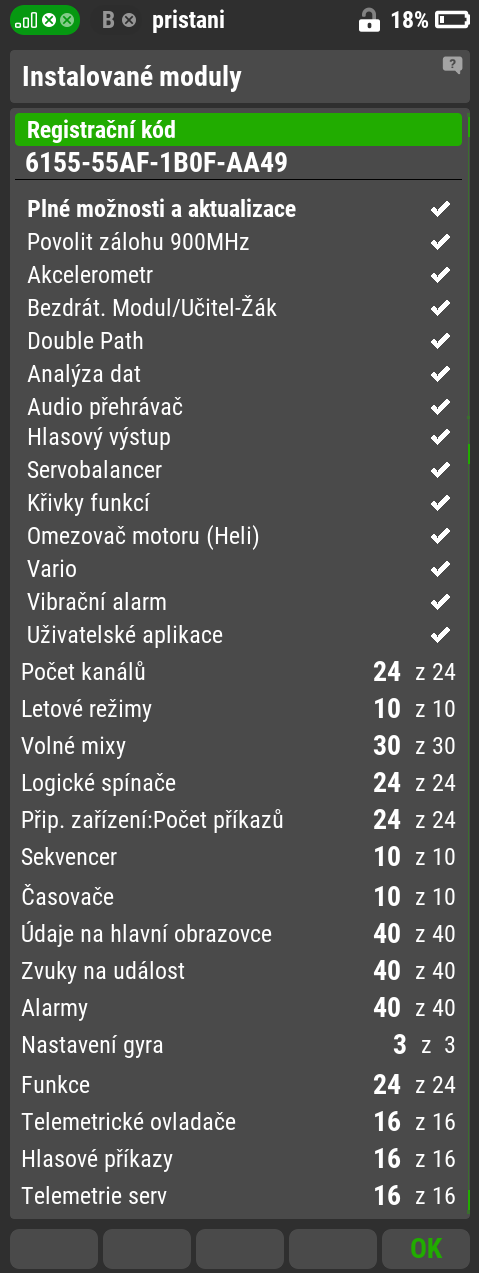

Instalované moduly
(Menu/Systém/Instalované moduly)
Přehled funkcí, které jsou ve vysílači nainstalované a které je možné dodatečně nainstalovat. Nové funkce je možné vybrat a objednat na stránkách výrobce https://swshop.jetimodel.com
Registrační kód vysílače, potřebný k objednání funkcí je uveden v hlavičce tabulky „Instalované moduly”.
Zatržítko nebo křížek zobrazuje, jestli je funkce ve vašem vysílači povolena nebo zakázána, Číslo udává, kolik voleb z kolika maximálně možných je povolených. Nepovolené funkce a jejich početní omezení je možné kdykoliv povolit a rozšířit.
