Časovače
(Menu/Časovače-Senzory/Časovače)
Pro sledování různých událostí a průběhu hodnot je u systému Duplex výhodnější a přesnější používat telemetrické senzory a jimi naměřené hodnoty. Pokud není příslušný senzor v modelu k dispozici je možné k měření doby trvání různých událostí (např. motorového času) používat časovače s jejich alarmy a hlasovými výstupy. Pro každý model je k dispozici až 10 nezávislých časovačů (podle typu vysílače).

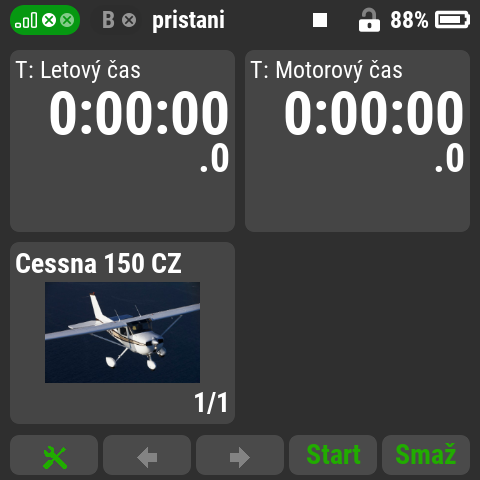

Tip: aktuální hodnoty všech nebo vybraných časovačů je možné zobrazit na hlavních obrazovkách vysílače (Menu/Časovače-Senzory/Údaje na hlavní obrazovce). Naměřené hodnoty se ukládají do paměti modelu (Menu/Časovače-senzory/Časovače/tlačítko F1).

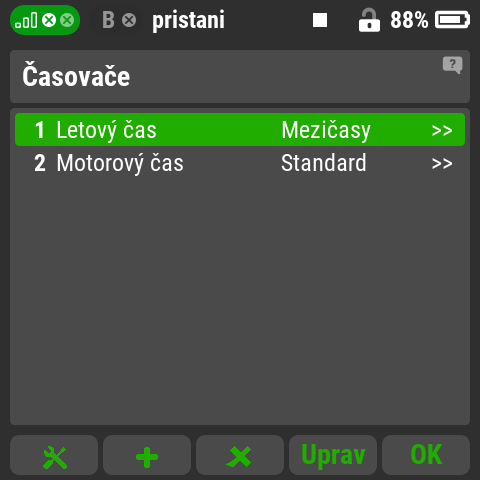

Popis spodní lišty menu „Časovače”:

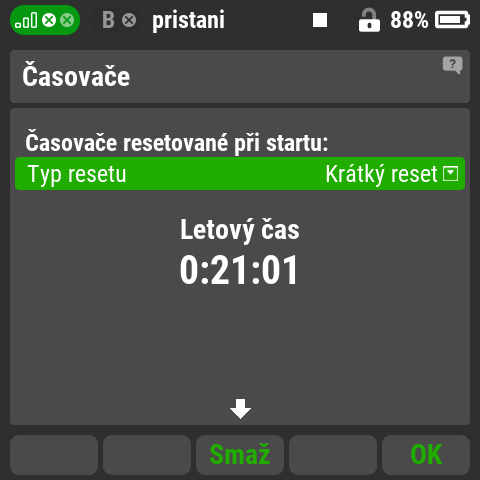

F1 (symbol nářadí): volba typu resetu (vynulování) každého z časovačů nastavených v daném modelu
„Krátký reset” - časovač se vynuluje po vypnutí vysílače, změně modelu nebo tlačítkem F5 (”Smaž”) na úvodní obrazovce.
Tip: tato volba je vhodná např. pokud používáte časovač na hrubé a orientační stanovení vybití pohonných akumulátorů.
„Vše” - po vypnutí vysílače nebo změně modelu se vynulují všechny časovače.
„Žádný” - časovače nebudou resetovány ani po vypnutí vysílače
Tip: tato volba je vhodná např. pro zjištění celkového času nalétaného daným modelem nebo „motohodin” motoru.
F2 (+): vytvoření nového časovače
F3 (x) : vymazání zvýrazněného časovače
F4 (Uprav): nastavení zvýrazněného časovače
F5 (OK): potvrzení voleb a odchod z menu

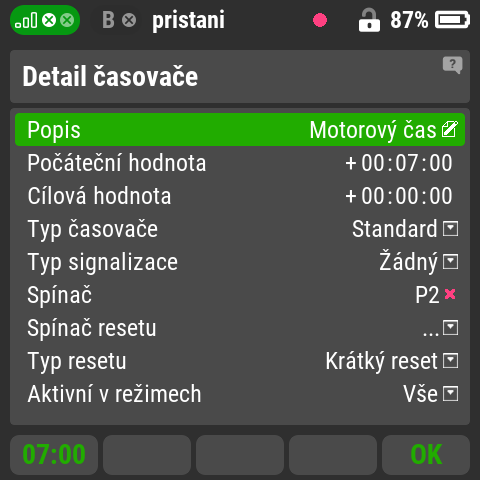

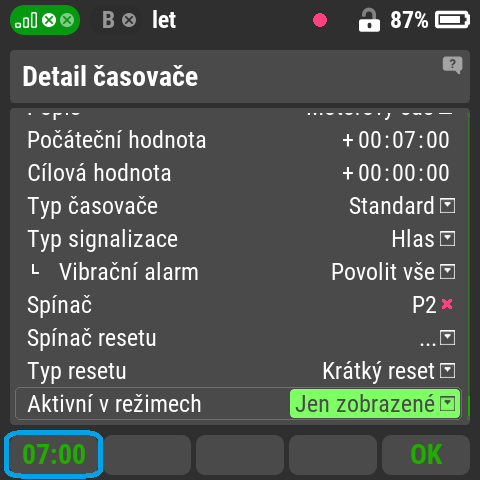

Vytvoření nového časovače:
- pomocí tlačítka F2 (+) vytvořte nový časovač
- potvrzením nebo tlačítkem F4 (Uprav) vstupte do menu časovače
- ”Popis” - zadejte krátký a výstižný popis nového časovače
- ”Počáteční hodnota” - zadání hodnoty startu odečtu časovače. Zadaná hodnota může být i minusová s ukončením např. v nule
- ”Cílová hodnota”: hodnota ukončení časovače nebo jeho části
Tip: počáteční a cílová hodnota udávají směr běhu časovače. Pokud bude počáteční hodnota vyšší než cílová, bude se čas odečítat od počáteční do cílové hodnoty a obráceně. Ani počáteční a ani cílová hodnota nemusí být nulová.
„Typ časovače”
- Standard: spuštěním se začne načítat čas podle nastavení startovací a cílové hodnoty. Vypnutím časovače se načítání zastaví. Po opětovném spuštění odečet pokračuje od poslední hodnoty času.
- Volně běžící: spuštěním se začne načítat čas podle nastavení startovací a cílové hodnoty a načítání probíhá i po vypršení nastaveného času. Zastavení je možné vypnutím vysílače, přepnutím modelu nebo tlačítkem F4 (Stop) na hlavní obrazovce.
- Mezičasy: spuštěním se začne načítat čas podle nastavení startovací a cílové hodnoty. Při každém dalším spuštění se zaznamená dosažený mezičas a nové načítání začne od startovací hodnoty. Na úvodní obrazovce vysílače se zobrazí údaj o pořadí mezičasu a aktuální neměřené hodnotě. maximální počet mezičasů je 20. Po zastavení časovače (F4 Stop) je možné procházet dosažené mezičasy otáčením 3D voliče.
„Typ signalizace”: nastavení způsobu akustického upozornění časovače.
- Tón1, Tón2: poslední minutu před dosažením cílového času začne vysílač ve zkracujících se intervalech měnícím se tónem upozorňovat na dosažení nastavené hodnoty času.
- Hlas, Hlas nahoru: posledních 5 minut časovače bude odpočítáváno hlasem ve zkracujících se intervalech. U této volby je možné nastavit jako upozornění k hlasovému odpočítávání také vibrační alarm.
”Spínač”: volba spínače pro spuštění časovače.
”Spínač resetu”: volba spínače pro resetování časovače do výchozí hodnoty.
Tip: spínačem může být nejen libovolný ovladač nebo páka křížového ovládače ale i hodnota některého telemetrického údaje, logický spínač, trim atd.
”Typ resetu”: nastavení reakce tlačítka F5 (Vymaž) na hlavní obrazovce.
- Krátký reset: krátkým stiskem tlačítka se časovač vyresetuje a nastaví do výchozí hodnoty.
- Dlouhý reset: vysílač si i po vypnutí pamatuje dosažený čas časovače a po zapnutí vysílače a spuštění časovače (viz. Spínač časovače) pokračuje od hodnoty času po vypnutí vysílače. Reset časovače je možný ovladačem viz, „Spínač resetu”.
”Aktivní v režimech”: každý z nastavených časovačů může být aktivní ve všech nebo pouze vybraných letových režimech modelu.
Tip: pokud chcete mít některý z časovačů aktivní pouze v některém letovém režimu, je výhodné stejným ovladačem (který daný režim aktivuje) také spouštět časovač.
Tip: při nastavování časovače je pro lepší orientaci na pozici F1 vždy zobrazena časová hodnota časovače.
Alarmy
(Menu/Časovače-Senzory/Alarmy)
Jednotlivá zařízení systému Duplex přenášejí z modelu množství telemetrických dat a tyto jsou zpracovávána i archivována ve vysílači. Ke každému telemetrickému údaji je možné přiřadit alarm, který hlasem upozorní na překročení či podkročení zadané hodnoty.
Nastavení alarmů probíhá u všech telemetrických hodnot podle shodného schématu z menu vysílače:
1. výběr telemetrické veličiny
2. zadání mezní hodnoty
3. výběr zvukového souboru, který bude přehrán dosažením mezní hodnoty
Popis zadání příkladů alarmů:
- v modelu je k přijímači Duplex R11 do vstupu Ext. připojen senzor Mvario2 (měření výšky, stoupání/klesání, tlaku, teploty) a do jeho vstupu regulátor Mezon EVO (měření napětí, proudu, odebrané kapacity, času běhu motoru)
- vstup Ext. přijímače je nastaven jako „EX Bus”, použitý vstup MVaria2 jako „Expander” (v „Menu/Model/Připojená zařízení”)
- hlasovým alarmem chcete být upozornění na:
- dosažení výšky 100m
- překročení hodnoty proudu 60A z pohonného akumulátoru
- odebrání 2000mAh z pohonného akumulátoru
- pokles napájecího napětí přijímače a serv pod 4,5V

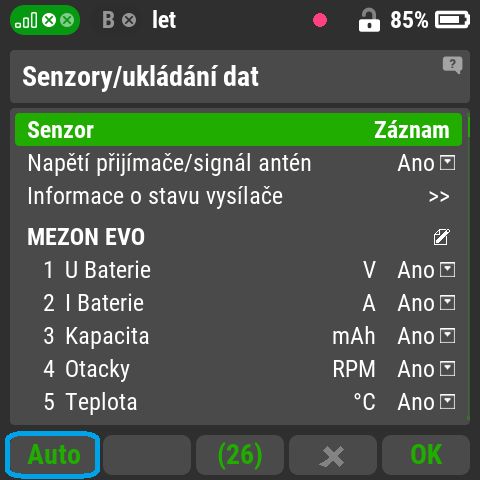

Podmínkou pro práci s alarmy je, že vysílač musí „vidět” připojené senzory. Tyto musí být zobrazeny v „Menu/Časovače-senzory/Senzory-ukládání dat”.
Tip: pokud nejsou v tomto menu zobrazeny pouze aktuální senzory umístěné v modelu, je jejich opětovné načtení možné tlačítkem F1 (Auto) a následným potvrzením resetu telemetrie.
Pozor: proces postupného načtení senzorů může trvat až několik minut. Pokud ani po načtení nejsou všechny senzory a jejich poskytovaná data zobrazeny:
- ověřte, zda jsou senzory správně připojeny do správných vstupů
- zda jsou tyto vstupy správně nastaveny (EX Bus, vstup telemetrie nebo JETIBOX)
- zda je ve vysílači aktuální verze software

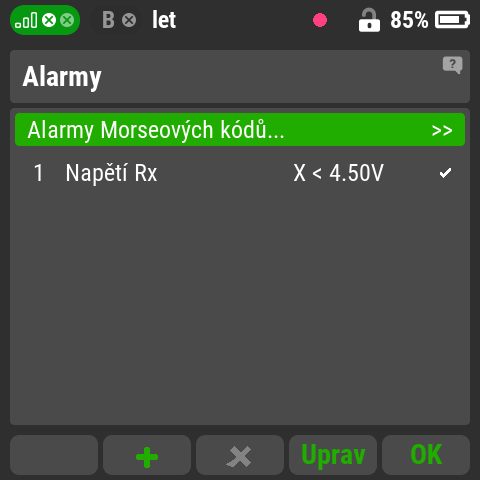

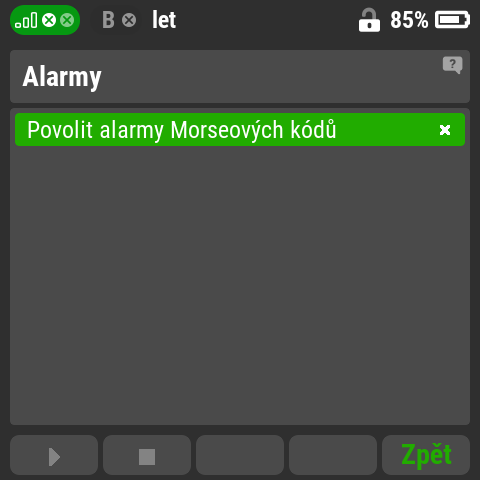

Popis hlavní obrazovky menu „Alarmy”:
Alarmy Morseových kódů: jedná se o alarmy 1. generace, vhodné pro VF moduly Duplex instalované ve vysílačích jiných výrobců. Tyto alarmy upozorňují pouze vypípání písmene Morseovy abecedy. Pro vysílače Duplex DC/DS je doporučena deaktivace této funkce.
Tlačítko F2 (+): vytvoření nového alarmu.
Tlačítko F3 (x): vymazání zvýrazněného alarmu.
Tlačítko F4 (Uprav): nastavení hodnot a vlastností zvýrazněného alarmu.
Tlačítko F5 (OK): potvrzení voleb a odchod z menu „Alarmy”.

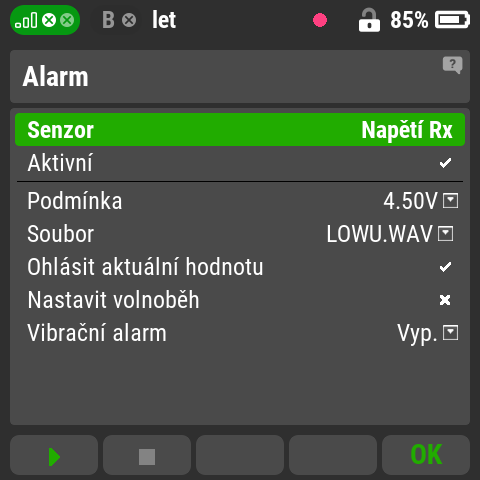

Alarm „Napětí Rx”: tento alarm je u každého modelu v paměti vysílače a nelze jej smazat. Je možné jej pouze deaktivovat. Aktivace, deaktivace a editace alarmu je možná tlačítkem F4 (Uprav). Menu alarmu je přístupné pouze po jeho aktivaci.
Popis parametrů menu a jejich nastavení:
Senzor: neměnný název alarmu. U všech ostatních alarmů se název vybírá z nabídky.

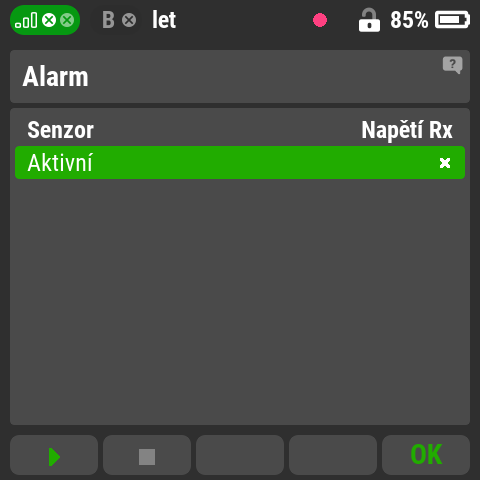

Aktivní: aktivace/deaktivace alarmu, deaktivací alarmu se nezobrazuje další menu s nabídkami.
Podmínka: nastavení hodnoty při jejímž dosažení se spustí zvukový soubor alarmu.
Soubor: výběr zvukového souboru z nabídky, tento soubor bude přehrán po dosažení hodnoty „Podmínka”.
Tip: tlačítkem F1 je možné vybraný soubor přehrát, tlačítkem F2 kontrolní poslech ukončit.
Ohlásit aktuální hodnotu: povolením funkce vysílač po přehrání zvukového souboru (”Soubor”) ohlásí aktuální hodnotu parametru „Podmínka”. Hlášení v tomto případě bude např.: „Nízké napětí přijímače 4,4V”.
Nastavit volnoběh: povolením funkce bude s hlášením alarmu současně snížen výkon motoru na 25% . Ostatní volitelné alarmy mají rozšířené menu o několik položek viz:

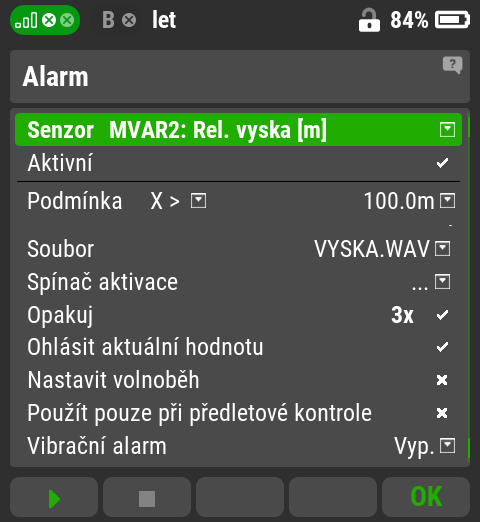

Příklad nastavení alarmu po dosažení výšky 100m:
Senzor: z nabídky zvolte Mvario2: Rel. výška a aktivujte jej.
Podmínka: nastavte podmínku X> (hodnota je větší než...) a hodnotu 100m.
Soubor: vyberte z nabídky vhodný zvukový soubor.
Spínač aktivace: pokud nezvolíte žádný, bude alarm stále aktivní, pokud volbě přiřadíte libovolný ovladač bude alarm zapnutý/vypnutý podle polohy zvoleného ovladače.
Opakuj: nepovolením bude hlasový soubor přehrán jednou, povolením bude opakován, volbou Opakuj 3x bude zopakován 3x.
Použít pouze při předletové kontrole: povolením funkce bude alarm aktivní jen při zapnutí vysílače nebo změně modelu.
Tip: tato volba je vhodná např. pro kontrolu stavu akumulátoru při zapnutí modelu. Brání tak odstartování při vybitých akumulátorech.
Vibrační alarm: ke zvukovému souboru alarmu je možné přidat vibrační alarm vysílače. Identickým postupem se nastaví alarmy pro senzor MUI75EX a hodnoty překročení proudu 60A a kapacity 2000mAh z pohonného akumulátoru.
Tip: při volbě hodnoty rotačním voličem je možné přepínat tlačítkem „MENU” řády jednotek (x10, x100, x1000) a tím se urychlí volba vyšších čísel.
Upozornění: hlasitost alarmů je odvislá od úrovně nastavené v „Menu/Systém/Hlasitost audia”. Pokud je k parametru „Hlasitost” nebo „Hlas. souborů WAV” přiřazen ovladač a tento snížen na minimum, nebudou přehrávané alarmy slyšitelné.
