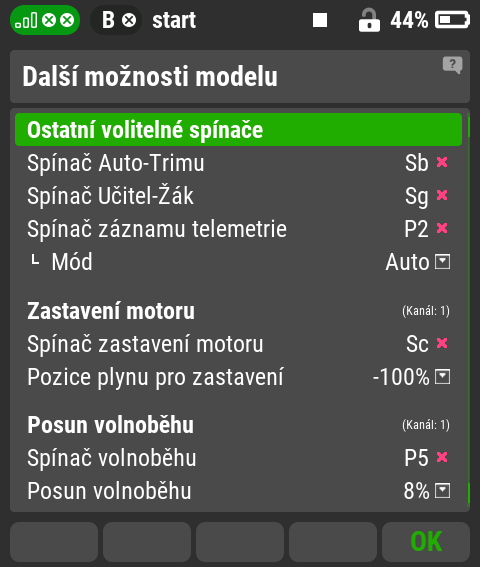

Další možnosti modelu
(Menu/Pokročilá nastavení/Další možnosti modelu)
V tomto menu jsou soustředěny rozšiřující funkce pro nastavení vysílače a motoru modelu.
Spínač Auto-Trimu: přiřazením ovladače k funkci a jeho aktivací se spustí automatické trimování modelu. To znamená, že model bude pomalu a automaticky vytrimován podle aktuálních výchylek křížových ovladačů během letu.
Spínač Učitel-Žák: možnost přiřazení ovladače pro režim učitel/žák. Vysílač s aktivním přepínačem bude ve funkci učitele, s neaktivním ve funkci žáka. Další nastavení módu Učitel/Žák je v menu Pokročilá nastavení/Bezdrát. Modul/Učitel-Žák.
Tip: pro tuto funkci je ve většině případů jako nejvhodnější ovladač dvoupolohový přepínač bez aretace na vysílači učitele.

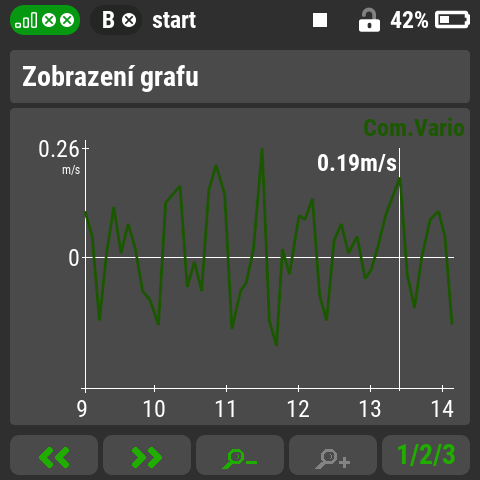

Spínač záznamu telemetrie: aktivací zvoleného ovladače bude spuštěn záznam telemetrických dat do paměti vysílače. Tyto data je možné kdykoliv později zobrazit v programu JETI Studio nebo na displeji vysílače v menu „Analýza dat”.
Tip: stav záznamu zobrazuje ikona uprostřed horní lišty. Svítící čtverec = záznam vypnutý, blikající kruh = záznam probíhá, křížek = telemetrie je zakázána uživatelem.
Mód Start/Stop: záznam telemetrických dat bude zvoleným ovladačem nebo tlačítky F4 Start/F5 Stop kdykoliv zapnut nebo vypnut.
Mód „Auto”: záznam je zvoleným ovladačem nebo tlačítkem F4 Start zapnut a běží do vypnutí vysílače.
Tip: doporučený mód je „Auto” a jako spínač záznamu telemetrie například páka výškovky nebo plynu. V takovém případě se záznam spustí po prvním přidání plynu nebo přitažení výškovky a je zapnutý po celou dobu letu.

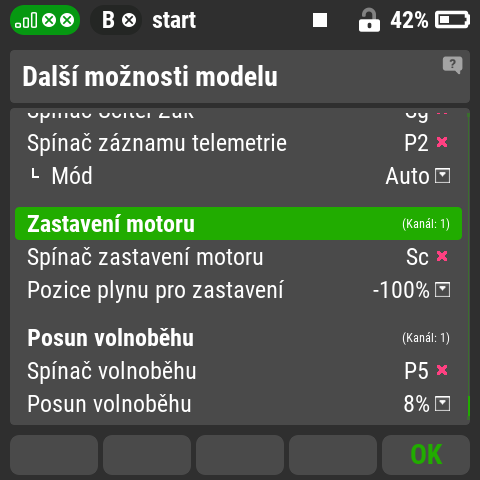

Zastavení motoru: funkce vhodná pro nastavení polohy serva pro bezpečné vypnutí spalovacího motoru nebo zajištění elektromotoru před nechtěným rozběhem. Po aktivaci přejede servo do pevné polohy (Pozice plynu pro zastavení) bez vlivu polohy páky plynu.
Posun volnoběhu: funkce pro nastavení minimální výchylky plynu. Po aktivaci je plyn řízen v celém rozsahu pákou křížového ovladače, ale minimální výchylka nikdy nepřekročí hodnotu „Posun volnoběhu”.

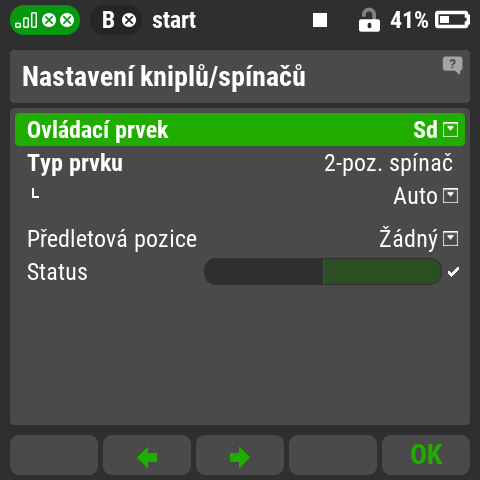

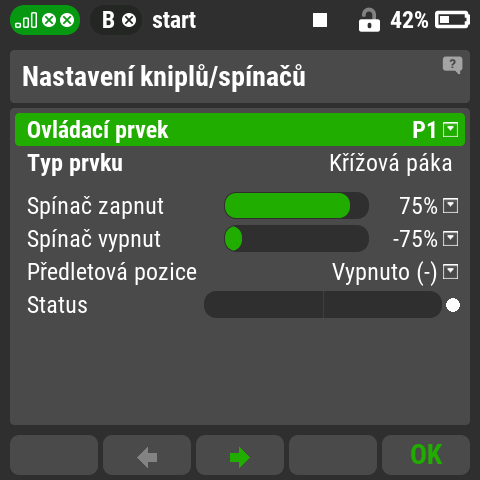

Nastavení kniplů/spínačů
(Menu/Pokročilá nastavení/Nastavení kniplů, spínačů)
Nastavení vlastností všech ovladačů vysílače, polohy jejich předletové kontroly, vložení virtuálních spínačů do proporcionálních ovladačů.
Tip: přepínače na těle vysílače jsou vybaveny funkcí autodetekce. Pokud vám nevyhovuje rozmístění a typy přepínačů je možné je libovolně přemístit nebo vyměnit za jiné typy. Pro tuto činnost doporučujeme použít speciální klíč a pouze originální přepínač z nabídky: https://shop.jetimodel.cz/vysilace/. Po zapnutí vysílač identifikuje změněné typy a rozmístění přepínačů a sám provede příslušné korekce podle aktuálního stavu (neplatí pro DS-12).
Upozornění: přepínače určené pro montáž do pák křížových ovladačů nemají funkci autodetekce a jejich nastavení je nutné v tomto menu ručně.
Ovládací prvek: název je vytvořen automaticky a odpovídá popisu na těle vysílače.
Typ prvku: při volbě „Auto” je typ ovladače zvolen automaticky autodetekcí. Ručně je možné jej změnit výběrem z nabídky (neplatí plně pro DS-12). Doporučená volba je „Auto” (pro DS-12 „Výchozí”).
Upozornění: změny typu ovladače platí pro všechny modely a všechny letové režimy s výjimkou přepínačů v pákách křížových ovladačů (ovládací prvky Sk a Sl). U nich je možné nastavit rozdílný typ (tlačítko, potenciometr, 2polohový nebo třípolohový přepínač) pro každý model odlišně (neplatí pro DS-12).
Spínač zapnut/vypnut: každý proporcionální ovladač může současně fungovat jako vypínač další funkce. V tomto menu je možné nastavit polohy ovladače pro zapnutí a vypnutí virtuálního vypínače.
Tip: pokud nastavíte rozdílné hodnoty „Spínač zapnut/vypnut, bude se spínač chovat jako třípolohový přepínač. Při nastavení stejných hodnot jako dvoupolohový přepínač.
Status: zobrazení aktuální výchylky ovladače a aktuálního stavu virtuálního vypínače.

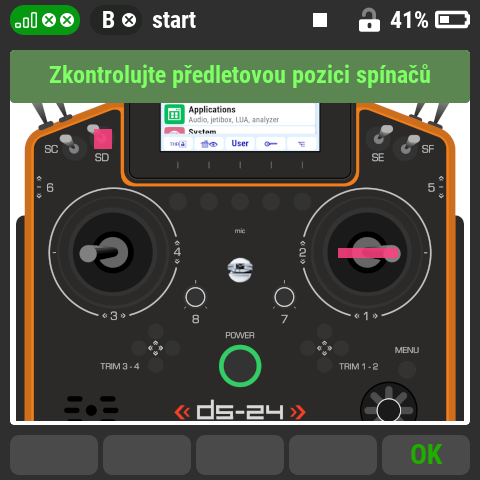

Předletová pozice: u každého ovladače je možné nastavit jeho polohu v jaké má být při zapnutí modelu. Pokud není při zapnutí modelu některý z ovladačů s aktivovanou funkcí „Předletová pozice” v nastavené poloze model se neaktivuje a na displeji vysílače je z výrazněn ovladač v konfliktu. Uvedením zvýrazněného ovladače (nebo více ovladačů) do předletové polohy nebo tlačítkem F5 (OK) se model aktivuje.
Tip: použití funkce „Předletové pozice” je výhodné použít například pro funkci plynové páky nebo přepínače pro vysunutí podvozku. Při zapnutí vysílače tak nedojde k přechodu regulátoru elektromotoru do stavu programování nebo k samovolnému zatažení podvozků.

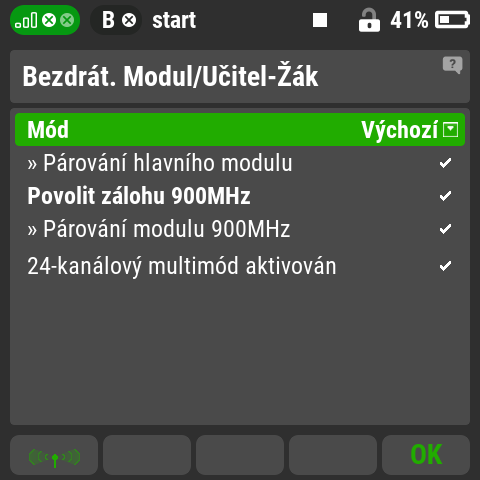

Bezdrát. Modul/Učitel-Žák
Položky „Párování hlavního modulu” a „Povolit zálohu 900MHz” byly popsány dříve v mininávodu „Vytvoření nového modelu”.

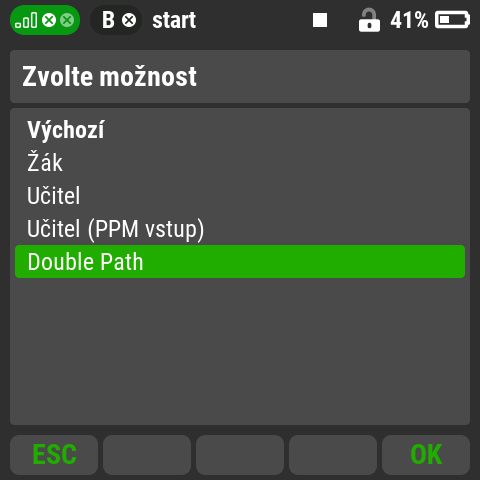

Mód vysílače
- menu pro nastavení VF modulů
Výchozí: oba VF moduly vysílače pro pásmo 2,4GHz komunikují střídavě s jedním přijímačem. Může být použit i při osazení dvou přijímačů nebo satelitů pro pásmo 2,4GHz pokud jsou nastaveny jako „Master” a „Slave”. Při výpadku nebo závadě jednoho VF modulu druhý přebírá plnohodnotně jeho funkci.
Tip: tento mód je doporučován pro většinu modelů.

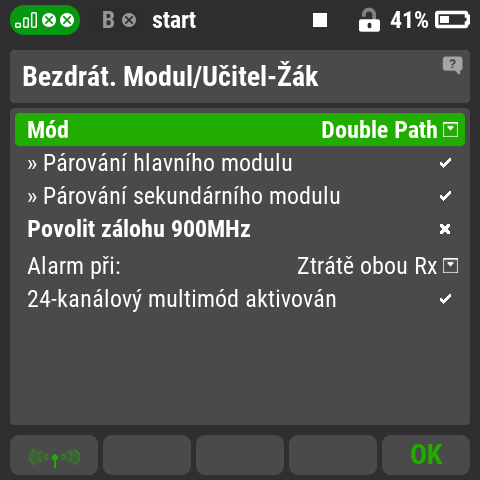

Double Path: tento mód je vhodný pro modely, ve kterých jsou instalovány dva přijímače pro pásmo 2,4GHz. V režimu „Double Path” komunikuje primární VF modul vysílače střídavě nejprve s hlavním a poté se záložním přijímačem. Sekundární VF modul komunikuje střídavě nejprve se záložním a poté s hlavním přijímačem.
Tip: tento mód je vhodný pro velké modely osazenými dvěma přijímači nebo dvěma satelity pro pásmo 2,4GHz.
Zapojení výstupů dvou přijímačů v módu „Double Path”:
1. každý přijímač může ovládá své serva, například každý jednu polovinu výškovky.

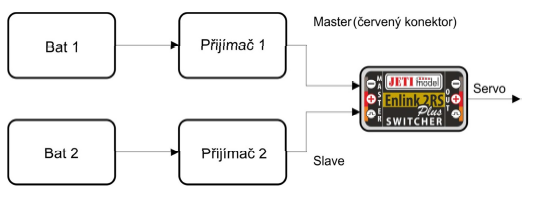

2. pomocí slučovače Enlink 2RS plus-DUO oba přijímače ovládají jedno společné servo.

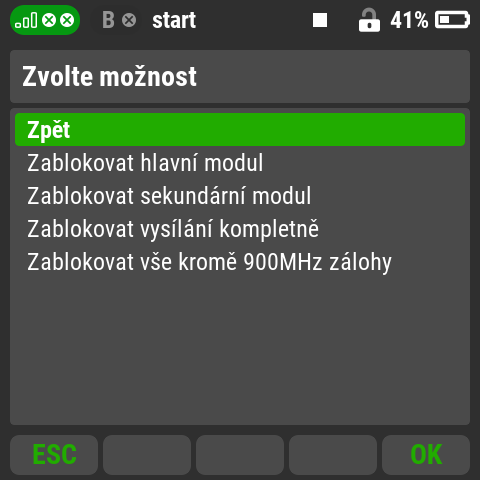

Tip: tlačítkem F1 (symbol antény) je možné zablokovat vysílání každého nastaveného VF modulu samostatně a tím ověřit správnou funkčnost všech přenosových cest systému Duplex.
Mód Učitel/žák:
Vysílače Duplex podporují bezdrátové propojení dvou vysílačů ve funkci učitele a žáka.
Upozornění: vysílač DS-12 může být v bezdrátovém propojení dvou vysílačů Duplex pouze ve funkci žáka. DS12 ve funkci „učitel“ může být pouze přes PPM kabel.

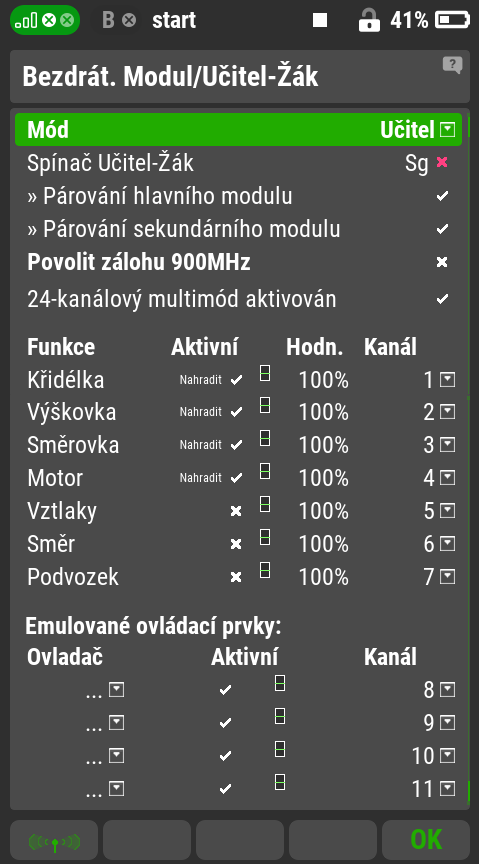

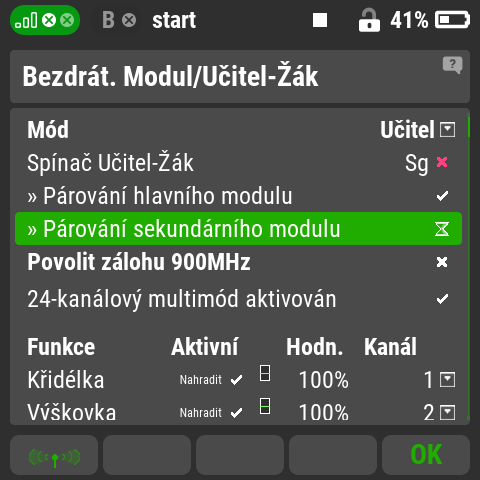

Postup bezdrátového propojení dvou vysílačů Duplex ve funkci „Učitel/Žák”:
1. model je spárovaný s vysílačem, který bude ve funkci „Učitel” a je ovládaný tímto vysílačem.
2. v menu „Menu/Pokročilá nastavení/Bezdrát. Modul/Učitel-Žák” zvolte mód „Učitel”.
3. zvolte ovladač funkce „Spínač Učitel-Žák”. Tímto spínačem bude předáváno řízení modelu z vysílače učitele do vysílače žáka.
Tip: jako spínač je vhodný dvoupolohový přepínač bez aretace (zde Sg). Jeho držením učitel předává řízení žákovi, v kritické situaci jeho uvolněním ihned přechází řízení na učitele.
4. ve sloupci „Aktivní” zdejte, které funkce mohou být předány a ovládány žákem.
Volba X = žákovi nebude umožněno tuto funkci ovládat.
Volba Mix ü = žák bude moci tuto funkci ovládat a učitel bude moci u této funkce provádět korekce, povely budou mixovány.
Volba Nahradit ü = po předání řízení učitelem žákovi bude tuto funkci ovládat pouze žák. Po převzetí zpět pouze učitel.
Ve sloupci „Hodn.” je možné změnit velikost výchylky jednotlivých funkcí pro žáka.
Pokud nesouhlasí rozmístění ovladačů na vysílači žáka je možné je změnit ve sloupci „Kanál” vysílače učitele.
Postup aktivace funkcí Učitel/Žák:
1. Model je zalétaný, vytrimovaný a plně ovladatelný z vysílače učitele. Oba vysílače i model jsou vypnuté.
2. Zapněte vysílač učitele a model. Ověřte funkčnost řízení modelu.
3. V menu vysílače učitele „Menu/Pokročilá nastavení/Bezdrát. Modul/Učitel-Žák” zvolte mód „Učitel”.
4. Ve stejném menu učitelova vysílače aktivujte volbu „Párování sekundárního modulu”.
5. Zapněte žákovský vysílač.

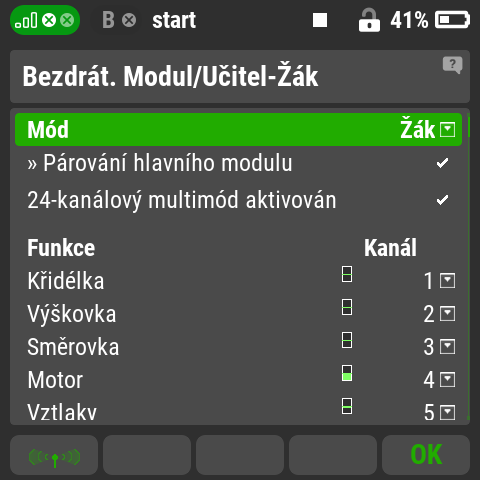

6. V menu žákovského vysílače „Menu/Pokročilá nastavení/Bezdrát. Modul/Učitel-Žák” zvolte mód „Žák“.
7. Potvrďte na učitelově vysílači volbu „Použít tento přijímač?”
Tip: pro dalších lety se stejným modelem a s bezdrátovou funkcí učitel/žák stačí nejprve zapnout vysílač učitele a model, na vysílači učitele přepnout mód na „Učitel” a zapnout vysílač žáka. Ostatní volby si systémy obou vysílačů pamatují.
