Vario
(Menu/Časovače-Senzory/Vario)
Menu „Vario” je primárně určeno pro spolupráci s telemetrickým senzorem Mvario EX nebo Mvario2 EX. Proto je vhodné mít nejprve v modelu instalován senzor varia.
Obecné upozornění:
senzor varia je vysoce citlivý snímač tlaku vzduchu. Tlak vzduchu se v trupu modelu může měnit nejenom změnou výšky ale i rychlosti letu nebo aktivací motoru modelu. Proto při umístění senzoru dbejte, aby byly minimalizovány tyto rušivé vlivy!

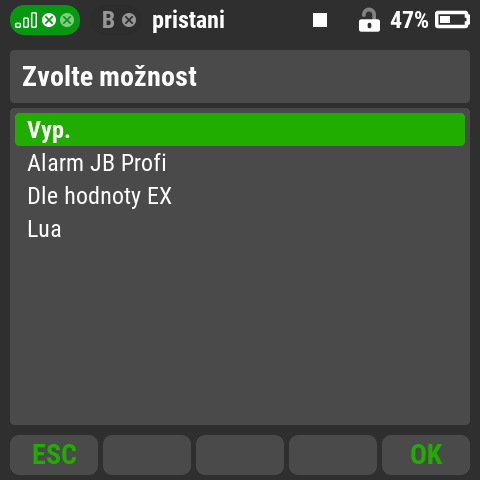

Menu volba typu senzoru:
Vyp.: funkce varia jsou vypnuty
Alarm JB Profi: určeno pro starší typy senzoru nepodporující protokol EX.
Dle hodnoty EX: doporučená volba pro senzory EX
Lua: volba pro spolupráci senzoru v LUA aplikacích

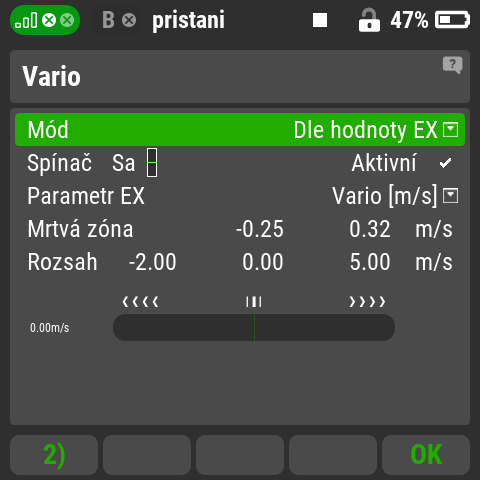

Nastavení funkcí varia pro doporučenou volbu „Dle hodnoty EX”:
Spínač: k funkci je možno přiřadit dvou nebo třípolohový přijímač. Ke každé poloze spínače je možné zadat volbu „Aktivní” nebo „Neaktivní”. V levém dolním rohu je zobrazena poloha spínače.
Tip: pokud je senzor varia aktivní ve více polohách spínače je možné v dalším nastavování pro každou zadat rozdílné hodnoty.
Parametr EX: vysílač nabídne k volbě všechny dostupné telemetrické hodnoty v aktuálním modelu. Doporučená volba je „Vario”. Uživatelem je ale možné vybrat libovolnou hodnotu. Například volbou „Otáčky” nebo „Rel. výška” budou zvukem ohlašovány měnící se otáčky motoru nebo změna relativní výšky.
Mrtvá zóna: nastavení rozsahu v obou směrech od středu, ve kterém nebude generován žádný akustický signál. Při nastavení nízkých hodnot bude vario „přecitlivělé”. Při vysokých hodnotách neupozorní na slabší stoupavé a klesavé proudy. Záporná hodnota (klesání) by měla být vždy vyšší, než je opadání modelu, kladná by pro většinu modelů mohla být v rozsahu 0,2 - 0,3m/s.
Tip: pokud zadáte výrazně vyšší minusovou hodnotu „Mrtvé zóny” a standardní plusovou hodnotu, bude vario hlásit pouze stoupání modelu a nerušit zvuky upozorňující na klesání.
Rozsah: nastavení rozsahu měření maximálních a minimálních hodnot varia. Hodnoty by měly zhruba odpovídat maximálnímu předpokládanému rozsahu u daného modelu. Pro většinu modelů by měly vyhovovat hodnoty zhruba +/-5 m/s.
Tip: nalevo od grafického ukazatele stoupání/klesání je tato hodnota uvedena ve formátu čísla.

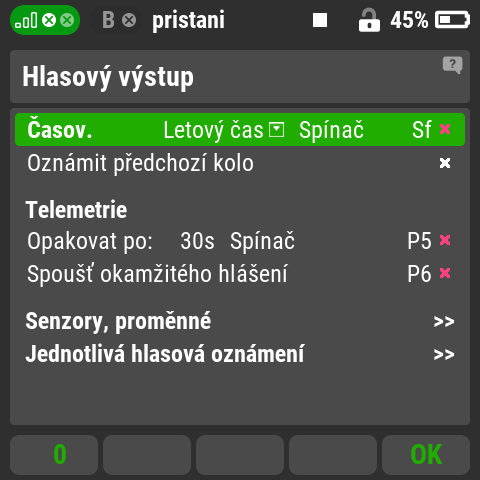

Hlasový výstup
(Menu/Časovače-Senzory/Hlasový výstup)
Systém Duplex umožňuje veškeré relevantní informace a telemetrické hodnoty nejen zobrazit na displeji ale zejména pomocí integrovaného reproduktoru nebo sluchátek ohlásit hlasem. To výrazně zvyšuje informovanost pilota při zachování jeho kontaktu s modelem. V menu „Hlasový výstup” je možné vybrat které údaje a za jakých podmínek budou hlášeny. Menu je rozděleno na hlasový výstup pro časovač a pro telemetrii.
Hlasový výstup pro „Časovač”
- vyberte časovač u kterého má být hlášen aktuální čas
Poznámka: pro tento krok musí být nejprve v „Menu/Časovače-senzory/Časovače” vytvořen alespoň jeden časovač.
- zadejte spínač, kterým bude spuštěno hlášení

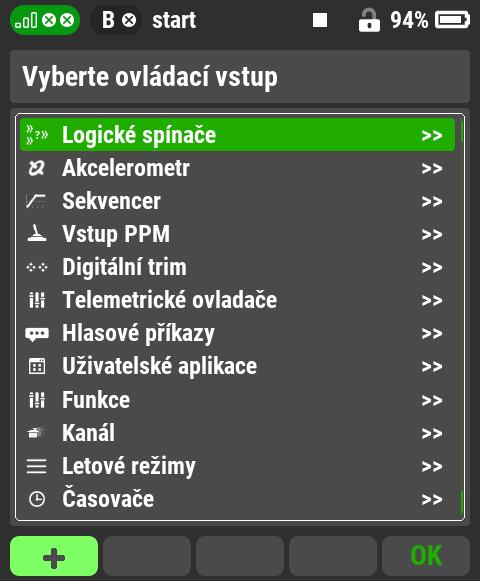

Tip: jako „Spínač” nemusí být zadán pouze jakýkoliv ovladač vysílače ale i například akcelerometrem zjištěná poloha vysílače, libovolná telemetrická hodnota, hlasový povel atd.
- pokud je zvolený časovač typu s „Mezičasy” zobrazí se automaticky druhý řádek „Oznámit předchozí kolo”.. Pokud povolíte tuto volbu bude pro porovnání oznámen i také čas předchozího kola.
Hlasový výstup pro „Telemetrii”
Opakovat po: nastavení periody opakování hlášení.
Spínač: nastavení ovladače (nebo viz. „Tip” výše), kterým bude spuštěna smyčka opakovaných hlášení.
Spoušť okamžitého hlášení: aktivací zadaného ovladače (nebo viz. „Tip” výše) se jednou přehrají hlášení vybraná v „Senzory, proměnné/Spoušť”.

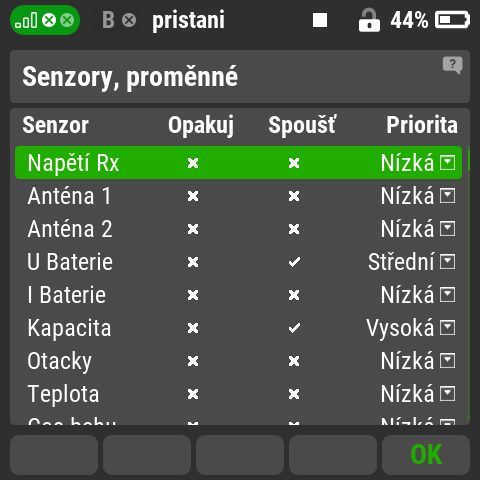

Senzory, proměnné
Menu pro výběr opakovaných i jednotlivých hlášení.
Senzor: název dostupných veličin v daném modelu.
Opakuj: sloupec pro výběr opakovaných hlášení (Opakovat po:).
Spoušť: sloupec pro výběr jednotlivých hlášení (Spoušť okamžitého hlášení).
Priorita: nastavení pořadí hlášení ve frontě. Pokud je hodnoty u všech vybraných hlášení shodná, budou seřazeny a přehrány v pořadí jako ve sloupci „Senzor”.

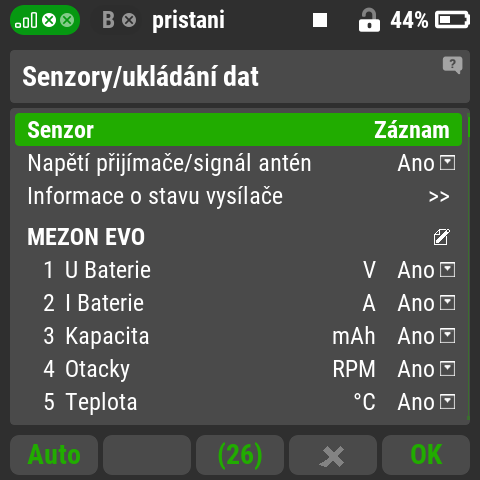

Senzory/ukládání dat
(Menu/Časovače - Senzory/Senzory, ukládání dat)

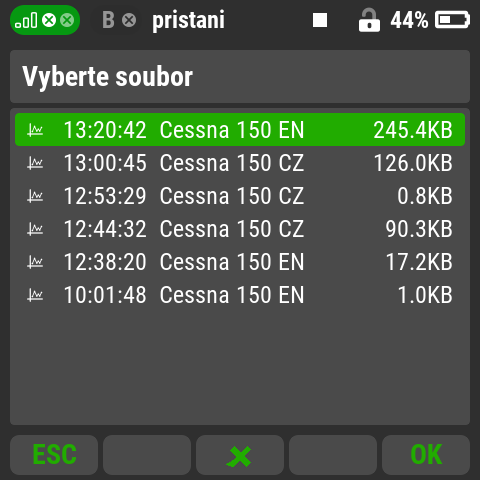

Seznam senzorů instalovaných v modelu, nastavení ukládání dat z těchto senzorů do paměti vysílače, převody jednotek senzorů. Data se ukládají do adresáře „Log” ve formátu rok-měsíc-den. Každý letový den má tedy svůj adresář. V něm jsou jednotlivé lety každého modelu řazeny podle času. Jejich rozbor a prohlížení je možné v PC a volně dostupnéhon programu JETI Studio nebo přímo ve vysílači „Menu/Aplikace/analýza dat“.
Popis spodní lišty:
F1 „Auto”: po přidání, odebrání nebo výměně některého z telemetrických senzorů tlačítkem F1 systém načte a zobrazí všechny aktivní senzory v daném modelu.
Tip: proces načítání senzorů může trvat delší dobu, ukončení načítání je patrno podle nezvyšujícího se čísla na pozici F3.
F3: počet načtených telemetrických hodnot jednotlivých senzorů.
F4: vymazání zvýrazněné hodnoty.
Napětí přijímače, signál antén: povolení/zakázání záznamu napětí a síly signálu na anténách přijímače 2,4GHz do paměti vysílače.

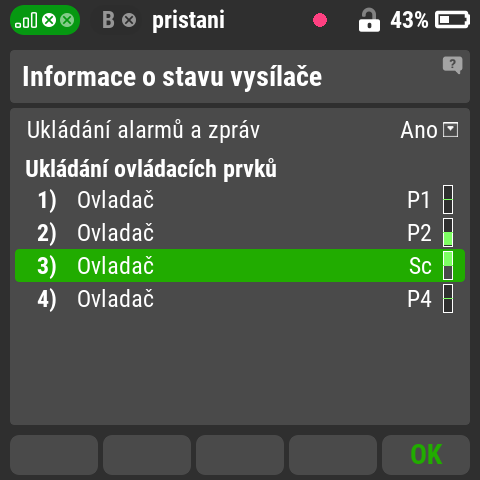

Informace o stavu vysílače:
Ukládání alarmů a zpráv: povolení/zakázání vkládání alarmů a výstrah systému Duplex do záznamu letu. Doporučené nastavení „Ano”.
Ukládání ovládacích prvků: k až čtyřem „Ovladačům” lze přiřadit libovolný ovladač vysílače. Do záznamu letu pak budou ukládány také polohy zvolených ovladačů.
Tip: pokud k „Ovladačům” přiřadíte čtyři funkce křížových ovladačů, je možné v záznamu letu sledovat polohy kniplů, tedy jak pilot zasahoval do řízení modelu. Pokud k některému z „Ovladačů” přiřadíte přepínač, vytvoří se jeho aktivací v záznamu letu značka, kterou můžete použít k označení důležité události v časové ose letu.
Převod veličin: u každého parametru jsou uvedeny jednotky. Tyto je možné po označení změnit rotačním voličem. Zvolené jednotky bude používat i hlasový syntezátor vysílače a hlavní obrazovka.
Záznam parametrů: u každého parametru je uvedeno „Ano/Ne”. Při volbě „Ne” nebudou hodnoty tohoto parametru ukládány do záznamu letu.
Tip: paměť vysílače má dostatečnou kapacitu na záznam velkého množství dat. I při ukládání všech parametrů ze všech letů je více než dostatečné mazat staré nepotřebné záznamy letů v adresáři „Log” na konci sezóny.
Údaje na hlavní obrazovce
(Menu/Časovače - Senzory/Údaje na hlavní obrazovce)
Základní hlavní obrazovka obsahuje kromě horní a dolní lišty také okno s názvem modelu. Uživatelsky lze na hlavní obrazovku přidat okna s vybranými údaji.
- okna mohou mít formát čtvrtiny nebo osminy obrazovky
- každý model může mít zobrazeny odlišné informace
- pokud se zvolené hodnoty nevejdou na jednu obrazovku, systém automaticky vytvoří další potřebné obrazovky. Pohyb mezi nimi je tlačítky F2 a F3 spodní lišty
- pokud jsou u modelu vytvořeny letové režimy, může mít každý letový režim své obrazovky s odlišnými informacemi

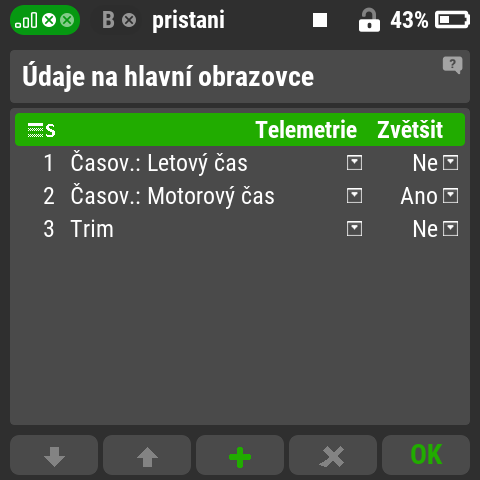

Výběr informací ke zobrazení
symbol S nebo G: pokud model nepoužívá funkci letových režimů je zobrazen symbol G. Pokud ano je možné změnit G na S. Pak může mít každý letový režim daného modelu jinak nakonfigurované informace na obrazovce. V tomto případě je konfigurována obrazovka pro právě aktivní letový režim.

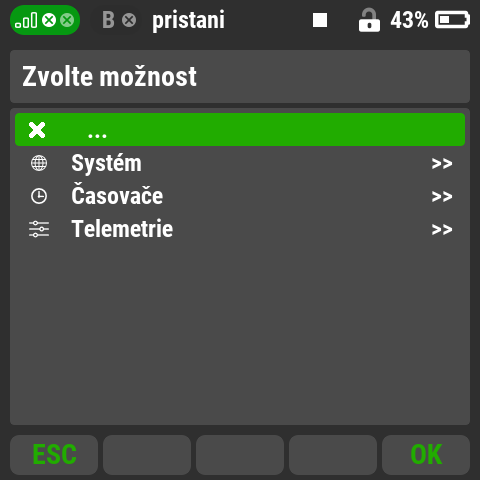

Telemetrie: výběr informací zobrazujících se na obrazovce modelu. Vysílač nabídne dvě skupiny zdrojů:

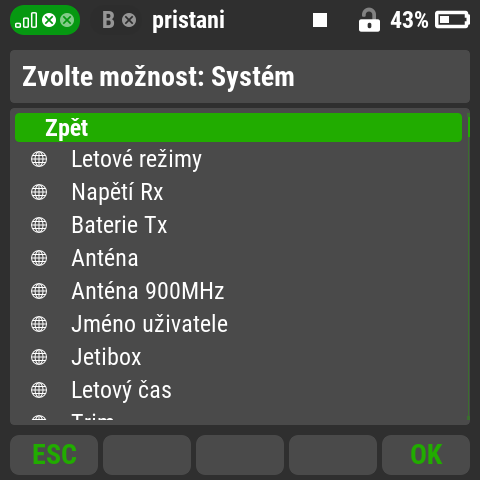

Systém: zde je možné vybrat systémové hodnoty jako zobrazení letového režimu, napětí akumulátoru vysílače a přijímače, síly signálů jednotlivých antén, jméno uživatele, funkční virtuální Jetibox, letové časy, polohy trimů, obrázek modelu.

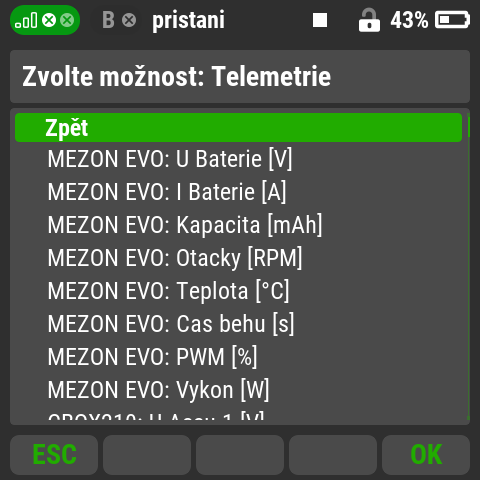

Telemetrie: výběr z hodnot ze všech připojených senzorů v daném modelu.

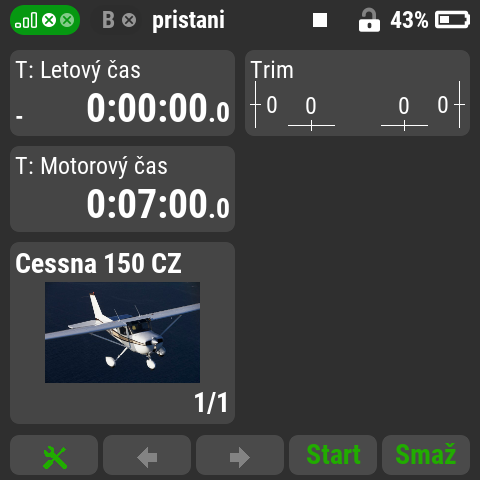

Zvětšit: každá hodnota může být zobrazena ve velkém formátu (čtvrtina obrazovky) nebo malém (osmina obrazovky).

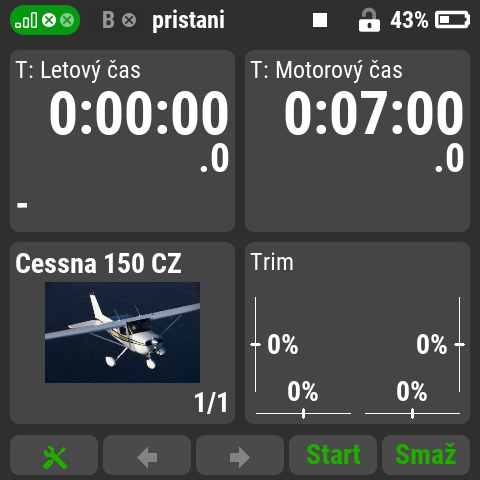

Tip: velký formát zobrazení obvykle umožní zobrazit více údajů. Na obrázku je větším písmem zobrazen aktuální odběr proudu, menším minimální a maximální hodnoty proudu během tohoto letu modelu.
Tip: jednotlivé položky budou na displeji zobrazovány v pořadí jako v menu „Údaje na hlavní obrazovce”. Změnu pořadí a tím i zobrazení je možná tlačítky F1 a F2 ve stejném menu.
