Aktualizace (vysílače, přijímače, regulátory), JETI Studio

JETI Studio

JETI Studio je nadstavbový program systému Duplex, který je zdarma ke stažení na stránkách výrobce. Vyberte správnou verzi pro váš počítač a program nainstalujte.

Hlavními funkcemi programu jsou:

• aktualizace vysílačů Duplex DC/DS
• zálohování dat, modelů a konfigurace vysílače
• aktualizace přijímačů, regulátorů a dalších zařízení Duplex
• grafické zobrazení telemetrických záznamů z vysílače, rozbory naměřených hodnot a rekonstrukce událostí
• zobrazování telemetrie v reálném čase, během letu
• konfigurace zařízení podporujících protokol EX Bus







Aktualizace a záloha dat vysílače

• otevřete program JETI Studio, přiloženým USB kabelem propojte vysílač s PC
• tlačítkem F5 pod displejem vysílače potvrďte „Připojit k PC”

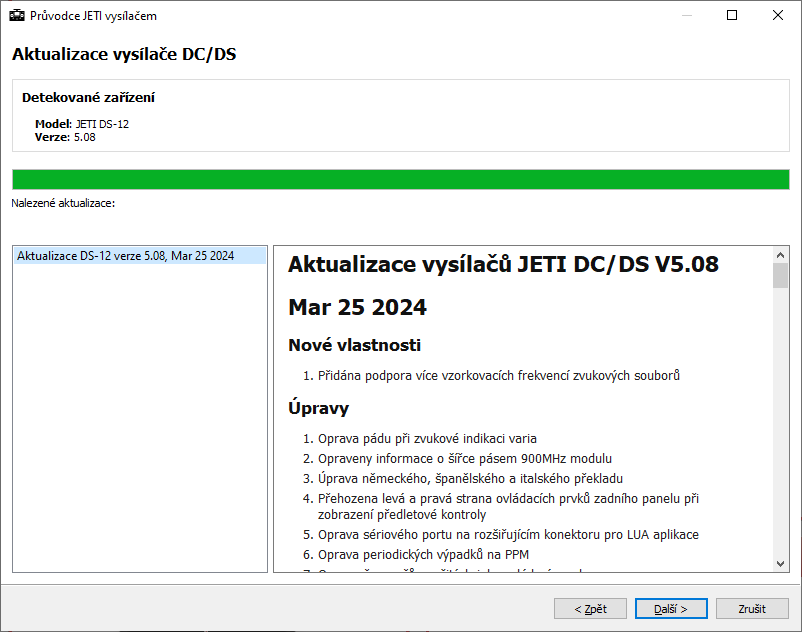

• v menu JETI Studia „Nástroje/ Průvodce vysílačem” spusťte průvodce „Aktualizace vysílače” a postupujte krok za krokem podle pokynů
• po ukončení odpojte vysílač od PC, vypněte jej a po opětovném zapnutí vyčkejte na instalaci nových souborů



Tip: během aktualizace můžete spustit zálohování dat vašeho vysílače. Kompletní nastavení vysílače a uložených modelů bude uloženo do JETI Studia. Z něj je možný návrat k původnímu nastavení vysílače k danému datumu. Zálohuje se i kompletní nastavení modelů, proto doporučujeme provézt zálohu i po nastavení a odladění každého nového modelu.







Aktualizace přijímačů a telemetrických senzorů

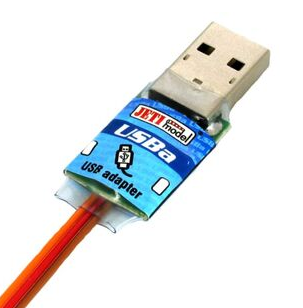

Pro aktualizaci přijímačů a telemetrických senzorů systému Duplex je potřeba kromě nainstalovaného programu JETI Studio také zařízení „USB adaptér”. USB adaptér slouží k propojení zařízení s USB portem počítače.



• spusťte program JETI Studio a v něm odkaz „Nástroje/Aktualizace zařízení”
• do volného USB slotu počítače připojte USB adaptér (rozsvítí se na něm zelená LED)

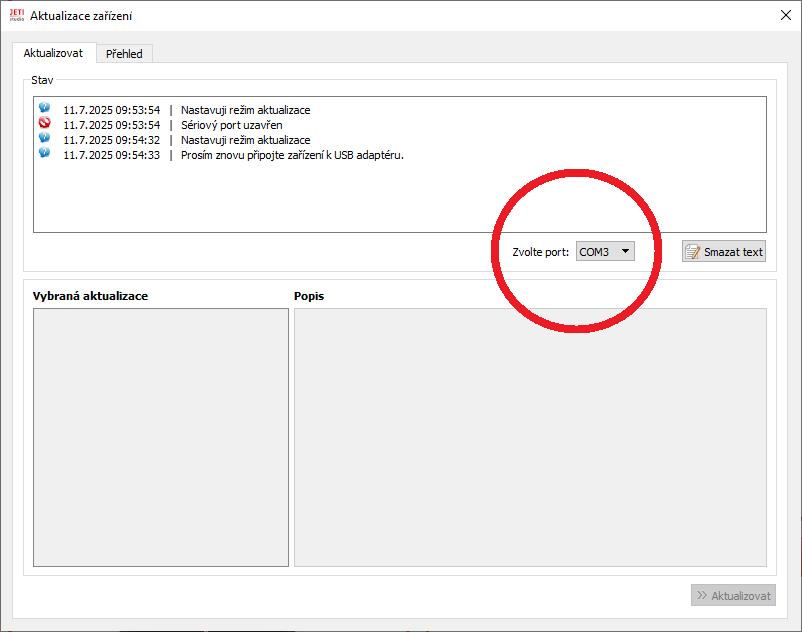

• vyberte z nabídky správné číslo COM portu. Správnou volbu indikuje blikání červené LED na USB adaptéru (komunikace)





• připojte USB adaptér k výstupu Ext. zařízení

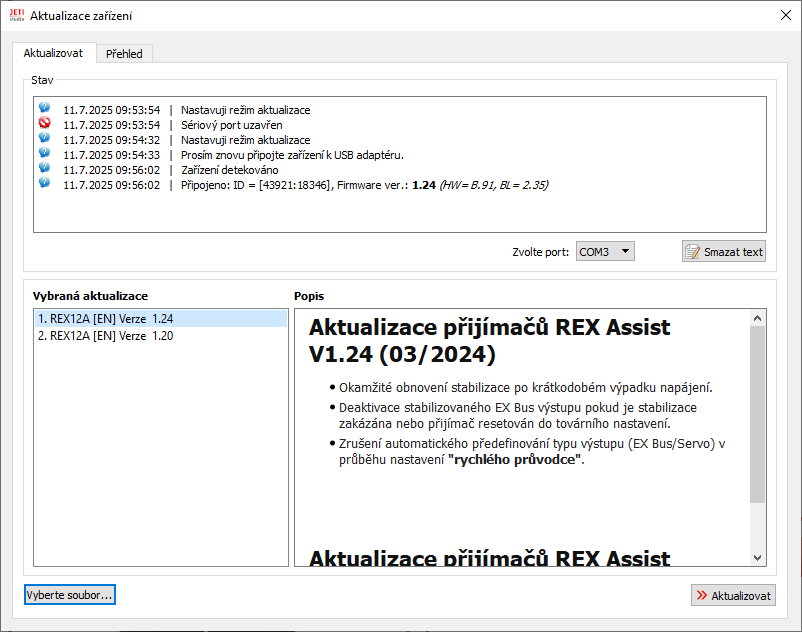

• v horním oknu JETI Studia se zobrazí typ připojeného zařízení a verze
• v pravé dolním oknu jsou zobrazeny všechny verze, které je možné do připojeného zařízení nainstalovat. Z této nabídky vyberte vhodnou verzi aktualizace (zpravidla nejvyšší) a spusťte „Aktualizovat”



Poznámka: v pravém dolním oknu jsou vypsány změny, kterými se liší vybraná verze od předcházející.







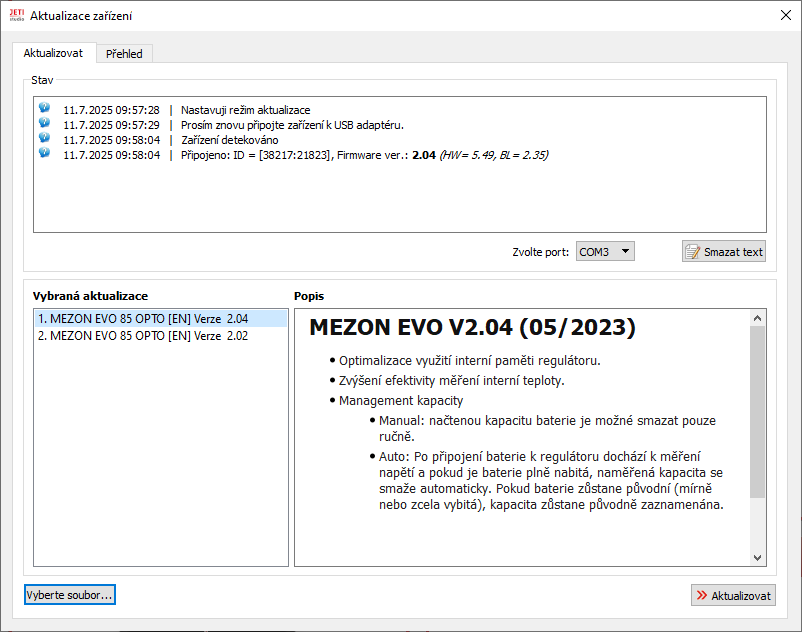

Aktualizace regulátorů MEZON EVO a novější

Upozornění: regulátory řady Spin, Advance a JES aktualizaci nepodporují.

Upozornění: kabel regulátoru s černým konektorem nesmí být během aktualizace nikam připojen.

• spusťte program JETI Studio a v něm odkaz „Nástroje/Aktualizace zařízení”
• do volného USB slotu počítače připojte USB adaptér (viz. bod 3). Na adaptéru se rozsvítí zelená LED
• vyberte z nabídky správné číslo COM portu. Správnou volbu indikuje červená LED na USB adaptéru (komunikace)
• připojte třížilový kabel s červeným JR konektorem z regulátoru k USB adaptéru
• ke všem regulátorům typu „OPTO” a regulátorům řady MEZON EVO a MEZON PRO připojte pohonný akumulátor (u regulátorům s BEC/SBEC zapněte jejich vypínač)
• v horním oknu JETI Studia se zobrazí typ připojeného zařízení a verze
• v pravé dolním oknu jsou zobrazeny všechny verze, které je možné do připojeného zařízení nainstalovat. Z této nabídky vyberte vhodnou verzi aktualizace (zpravidla nejvyšší) a spusťte „Aktualizovat”







Aktualizace Central Boxů

Central Boxy aktualizujte stejným postupem jako regulátor typu „OPTO”. To znamená, že po připojení Central Boxu k USB adaptéru je nutné k Central Boxu připojit napájecí napětí alespoň na jeden hlavní BATT vstup.









JETI Studio

JETI Studio je volně dostupný program pro PC ke zobrazení telemetrických dat, aktualizací a nastavování zařízení systému Duplex. Program je ke stažení na stránkách www.jetimodel.cz.

Hlavní funkce programu:

zobrazování telemetrických záznamů letů z paměti vysílače

zálohování a obnova konfigurace vysílače (viz. druhá strana)

aktualizace vysílačů, přijímačů, regulátorů a telemetrických senzorů (viz. druhá strana) Zobrazení záznamů hodnot telemetrických dat poskytuje pomoc při ladění nastavení modelu i ověření správnosti instalace komponent. Všechny přijímače systému Duplex poskytují jako základní telemetrii informace o síle signálu na každé anténě, kvalitě signálu a palubním napětí. Další data jsou dostupná podle toho, jaké máte v modelu nainstalované telemetrické senzory.

Zobrazování záznamů telemetrických dat v JETI Studiu

• nainstalujte do PC program JETI Studio a spusťte jej
• připojte USB kabelem váš vysílač k PC, zapněte jej a potvrďte USB připojení
• z adresáře „Log” vysílače vyberte požadovaný model a konkrétní let. Záznamy jsou řazeny systémem „datum/název modelu/čas letu”
• pomocí „Menu/Přidat okno” si vytvořte na ploše monitoru potřebný počet oken a současně zvolte i způsob, jakým se v nich mají data zobrazovat (graf, hodnota atd.)

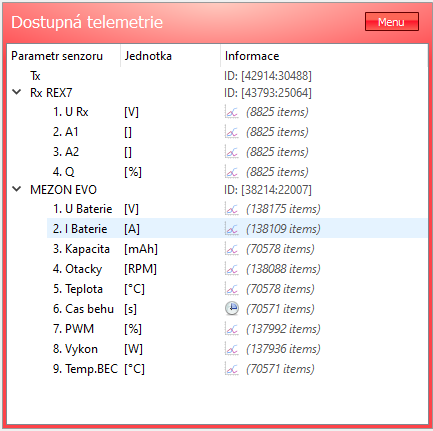

• do každého z vytvořených oken si z „Dostupné telemetrie” přetáhněte myší hodnoty, které chcete zobrazit



Tip: v jednom okně můžete zobrazit více hodnot současně, například do jednoho grafu můžete vložit hodnotu proudu, teploty regulátoru a napětí akumulátoru.

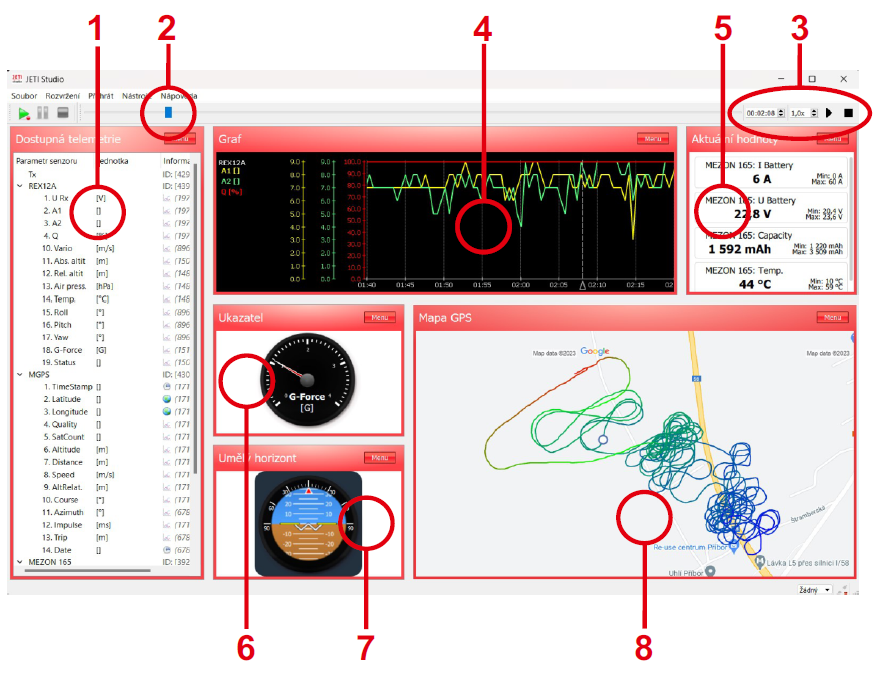

Příklad zobrazení některých dat



1. zobrazení dostupné telemetrie, připojených senzorů a nabídka dat, která lze u daného modelu zobrazit

2. kurzor pro výběr letového času

3. ovladače spuštění, zastavení a rychlosti přehrávání průběhu zvoleného letu

4. graf s údaji o kvalitě signálu (červeně), a síly signálu na obou anténách přijímače (zeleně, žlutě)

Síla signálu A1/A2 je číselné vyjádření síly signálu na obou anténách přijímače a přijímačem naměřená. Jedná se o orientační hodnotu klesající nelineárně se vzdáleností.

Kvalita signálu Q je zobrazení procentuální úspěšnosti obousměrné komunikace mezi vysílačem a přijímačem. Při obousměrné komunikaci je vždy signál z přijímače do vysílače slabší, než signál z vysílače do přijímače. To znamená, že i při hodnotě kvality signálu „0" je model stále řiditelný. Pouze vysílač nedostává data z přijímače (telemetrie).

5. vybrané číselně zobrazené hodnoty naměřené regulátorem (odebíraný proud, napětí akumulátorů, odebraná kapacita, teplota regulátoru). V pravé části jsou zobrazeny maximální a minimální hodnoty během tohoto letu

6. zobrazení aktuálního přetížení „G”

7. umělý horizont pro zobrazení polohy modelu v prostoru

8. celkový průběh letu s aktuální polohou modelu zobrazený na pozadí reálné mapy. JETI Studio nabízí jako pozadí různé typy map z nabídky firmy Google nebo Microsoft. Barevnost trasy letu zobrazuje výšku modelu.
